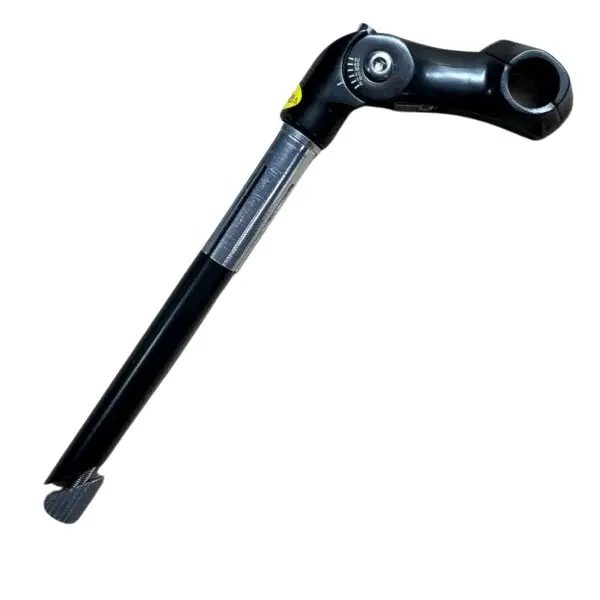

Регулируемый вынос руля для резьбовой рулевой 300×22 мм, черный

Регулируемый вынос руля для резьбовой рулевой 300×22 мм

Штыревой велосипедный вынос соединяет руль со штоком вилки в рулевой системе резьбового типа. Длинная часть устанавливается внутрь штока, а верхний зажим удерживает руль в выбранном положении. Деталь подходит для ремонта велосипеда с соответствующей конструкцией рулевой, а также для изменения положения руля в пределах, допускаемых рамой, вилкой, тросами и установленными компонентами.

Заявленная длина выноса составляет 300 мм, диаметр установочной части — 22 мм. Эти размеры относятся к разным участкам детали и должны проверяться отдельно. Значение 300 мм характеризует длину штыревой части, а 22 мм — ее посадочный диаметр. Черное исполнение сочетается с большинством темных рулей, рам и компонентов рулевого управления.

Конструкция и назначение

Вынос выполнен по штыревой схеме с распорным клином в нижней части. При затягивании центрального болта клин фиксирует штырь внутри штока вилки. Такая конструкция применяется совместно с резьбовыми рулевыми системами и отличается от безрезьбовых решений, где вынос охватывает шток вилки снаружи. Покупателю важно определить именно тип установленной системы: одинаковый внешний вид отдельных размеров еще не означает взаимозаменяемость двух способов крепления.

Верхняя часть имеет шарнир для изменения угла. Регулировка помогает подобрать наклон и положение руля под посадку велосипедиста без замены самого выноса. После настройки шарнирный крепеж необходимо надежно затянуть, поскольку от фиксации этого соединения зависит сохранение выбранного положения. Круглый зажим предназначен для центральной посадочной зоны руля; ее диаметр во входных характеристиках не указан, поэтому этот параметр следует измерить до заказа.

Что проверить при выборе

• Тип рулевой: требуется резьбовая система со штыревой установкой выноса внутрь штока вилки.
• Посадочный диаметр: заявлено 22 мм; его нужно сопоставить с внутренним диаметром штока и размером снятой детали.
• Длина: значение 300 мм следует сравнить с прежним выносом и доступной глубиной внутри штока вилки.
• Диаметр руля: измеряется в центральной зоне, которая зажимается верхней частью выноса.
• Свободное положение тросов: после изменения высоты или угла тормозные и переключающие тросы не должны натягиваться, перегибаться либо ограничивать поворот.

Обозначения 22 мм и 22,2 мм нельзя автоматически считать одинаковыми. В велосипедных рулевых системах встречаются близкие посадочные размеры, включая распространенный штырь 22,2 мм, поэтому подбор только по округленному числу может привести к слишком тугой или свободной посадке. Надежнее измерить старый вынос штангенциркулем и проверить фактический размер штока вилки.

Установка и контроль

Перед монтажом посадочные поверхности очищают и осматривают. Штырь вводят в шток вилки на допустимую глубину, выравнивают вынос относительно переднего колеса и предварительно фиксируют распорный механизм. Затем руль устанавливают по центру зажима, выбирают удобный угол верхней части и затягивают крепеж в последовательности, предусмотренной конструкцией велосипеда. Значения усилия затяжки следует брать из документации к компонентам: чрезмерное усилие способно повредить соединение, а недостаточное оставит подвижность.

После сборки руль не должен проворачиваться отдельно от переднего колеса, смещаться в зажиме или менять угол в шарнире. Также проверяют свободный поворот вилки в обе стороны и работу всех органов управления. Если прежний вынос имеет трещины, деформацию, поврежденный зажим или не удерживает настройку после правильной затяжки, его заменяют целиком. Для окончательного подбора сравните тип крепления, фактический диаметр штыря, длину, размер центральной зоны руля и доступное место для установки.
