Болт вала каретки под шестигранник с пыльником

Болт вала каретки под шестигранник с пыльником

Болт предназначен для крепления велосипедного шатуна на валу каретки. При затягивании он прижимает шатун к соответствующей посадочной части вала и удерживает соединение во время педалирования. Внутренний шестигранник позволяет устанавливать и снимать крепеж подходящим ключом, а пыльник закрывает углубление в шатуне и ограничивает попадание загрязнений к головке болта.

Деталь применяется в кареточных системах, где шатун фиксируется отдельным болтом, ввернутым во внутреннюю резьбу вала. Такой крепеж необходим не только при полной переборке привода: его заменяют при повреждении резьбы, деформации опорной поверхности или износе граней внутреннего шестигранника. Новый болт также может потребоваться после снятия шатунов для обслуживания каретки, если старый крепеж уже нельзя затянуть исправным ключом без риска дальнейшего повреждения.

Конструкция и назначение

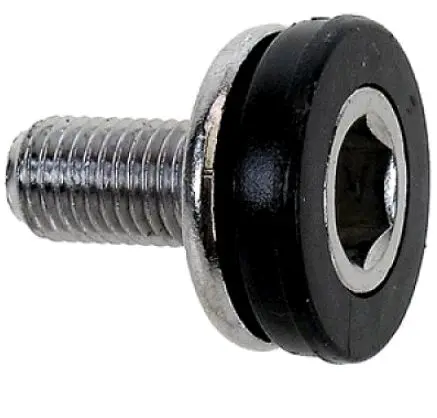

Болт имеет наружную резьбу, головку с внутренним шестигранным гнездом, металлическую опорную шайбу и черный пыльник. Шайба распределяет прижим под головкой и не дает ей непосредственно давить на край посадочного углубления. Пыльник располагается с внешней стороны крепления и закрывает зону головки. Вместе эти детали образуют готовое крепление для соответствующего шатуна и вала каретки.

• Внутренний шестигранник: ключ входит внутрь головки, поэтому усилие при затягивании прикладывается по оси болта и крепеж удобно обслуживать в углублении шатуна.
• Опорная шайба: создает отдельную прижимную поверхность между головкой и шатуном, что важно для правильной работы крепления.
• Пыльник: закрывает углубление после установки и уменьшает доступ пыли и дорожной грязи к головке болта.

Как проверить совместимость

Болты шатунов различаются диаметром и шагом резьбы, длиной резьбовой части, размером внутреннего шестигранника, диаметром головки, шайбы и пыльника. Поэтому одной внешней схожести недостаточно. Перед заказом измерьте снятый крепеж и проверьте параметры резьбового отверстия в валу. Новый болт должен свободно начинать вкручиваться от руки, без закусывания и бокового перекоса. Нельзя подбирать его с усилием: похожая резьба другого стандарта способна повредить витки внутри вала.

Отдельно сравните форму посадочного углубления шатуна. Головка с шайбой должна помещаться в нем без упора в края, а пыльник — располагаться ровно и не мешать полному прижиму. Также следует убедиться, что длина болта соответствует глубине резьбового отверстия: слишком короткая резьбовая часть не обеспечит нужного зацепления, а чрезмерно длинная может упереться раньше, чем шатун будет прижат.

Установка и обслуживание

Перед монтажом очистите резьбу болта и отверстие вала, проверьте отсутствие сорванных витков, трещин и деформации посадки шатуна. Сначала наживите болт вручную на несколько оборотов и только затем используйте полностью вставленный шестигранный ключ. Окончательное усилие затяжки выбирают по инструкции производителя конкретной каретки или шатунов; универсальное значение для всех конструкций применять нельзя.

После установки шатун не должен перемещаться относительно вала или издавать стук под нагрузкой. Если соединение продолжает люфтить при правильно затянутом исправном болте, причиной может быть изношенная посадка шатуна, и простая замена крепежа проблему не устранит. Болт подходит для ремонта после разборки, восстановления исправного крепления и планового обслуживания велосипеда при условии точного совпадения всех присоединительных размеров.
