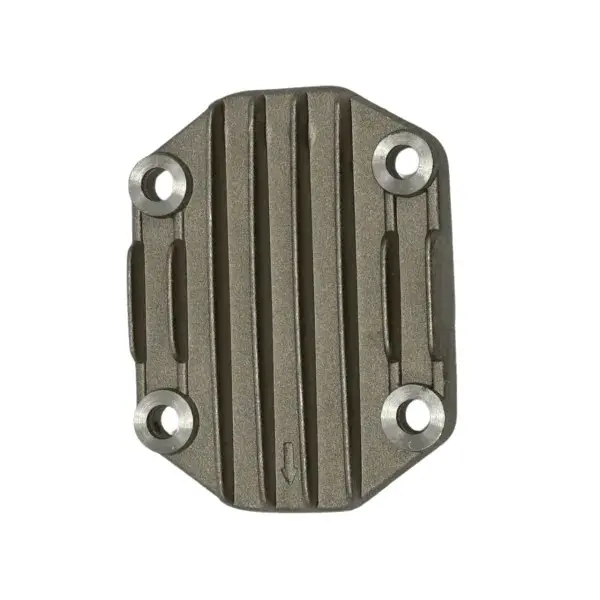

Верхняя крышка головки цилиндра Delta/Alpha/Activ, квадратная

Верхняя квадратная крышка головки цилиндра Delta/Alpha/Activ

Деталь закрывает верхнюю часть головки цилиндра мопеда и отделяет размещенный внутри механизм от пыли, грязи и влаги. Плотное прилегание крышки к посадочной поверхности также необходимо для удержания моторного масла внутри головки. Это корпусная деталь для ремонта двигателя, а не головка цилиндра в сборе и не комплект клапанов.

Крышка выполнена в квадратном формате с четырьмя крепежными отверстиями, расположенными по краям. На наружной стороне предусмотрены продольные ребра. Такое исполнение позволяет уверенно отличить верхнюю крышку от правой квадратной и левой круглой крышек, которые устанавливаются на другие стороны головки и не являются взаимозаменяемыми только по названию модели мопеда.

Совместимость и правильный подбор

Крышка предназначена для техники семейства Delta, Alpha и Activ. Верхнее квадратное исполнение также применяется на головках двигателей 139FMB, 147FMH и 152FMI. У одной и той же модели мопеда могут встречаться разные модификации двигателя и головки, поэтому перед заказом следует проверить не только название техники, но и фактическую конструкцию установленной детали.

• Место установки: верхняя часть головки цилиндра.
• Форма: квадратная крышка со скругленными углами.
• Крепление: четыре отверстия по периметру.
• Применяемость: Delta, Alpha и Activ; двигатели семейства 139FMB, 147FMH и 152FMI при совпадении исполнения головки.

Для точного выбора сравните старую крышку по внешнему контуру, расположению и расстоянию между крепежными отверстиями, форме посадочной плоскости и положению относительно остальных деталей двигателя. Особенно важно не перепутать верхнюю крышку с боковой квадратной: внешне они относятся к одной группе деталей, но занимают разные места на головке. Если двигатель ранее заменяли, главным ориентиром должна быть его фактическая конструкция, а не обозначение мопеда на облицовке.

Когда требуется замена

Новую крышку устанавливают вместо детали с трещинами, деформированной посадочной кромкой, поврежденными крепежными отверстиями или другими дефектами, мешающими равномерному прилеганию. Поводом для проверки служат следы масла в зоне стыка. Перед заменой нужно убедиться, что причина не ограничивается изношенным уплотнением либо ослабленным крепежом. Сама крышка не управляет клапанами и не создает компрессию в цилиндре; ее задача — закрывать верхнюю часть головки и сохранять нормальное уплотнение стыка.

Установка и проверка после ремонта

Работу выполняют на остывшем двигателе. Старую крышку снимают без повреждения сопрягаемой поверхности, после чего место установки очищают от остатков уплотнения и загрязнений. Частицы снятого материала не должны попадать внутрь головки. Одновременно проверяют состояние крепежа, резьбы, посадочной плоскости и предусмотренного конструкцией уплотнения.

Тип прокладки или уплотнительного кольца подбирают по конкретной головке двигателя. Комплектность этой позиции следует учитывать отдельно: наличие уплотнения и крепежа нельзя определять только по названию крышки. Деталь устанавливают без перекоса, совместив все четыре отверстия. Крепеж затягивают равномерно с усилием, указанным для конкретного двигателя; чрезмерная затяжка может повредить отверстия или нарушить прилегание. После запуска двигателя место соединения осматривают на отсутствие масляных следов.

Эта крышка подходит для штатного восстановления мопеда, когда старая верхняя деталь имеет такую же квадратную форму и четырехточечное крепление. Внимательное сравнение посадочного контура до установки помогает избежать ошибки и вернуть головке цилиндра закрытое, аккуратно собранное состояние без переделки соседних деталей.
