Рычаг воздушной заслонки для бензопил Goodluck GL4500/5200 KOSA

Рычаг воздушной заслонки для Goodluck GL4500/5200

Деталь предназначена для управления воздушной заслонкой карбюратора на бензопилах Goodluck GL4500 и GL5200. Рычаг используют при холодном запуске двигателя: с его помощью заслонку переводят в пусковое положение, а после первых признаков схватывания возвращают в положение, предусмотренное инструкцией пилы. Исправная связь между наружной рукояткой и механизмом заслонки позволяет выполнять эту операцию без снятия корпуса.

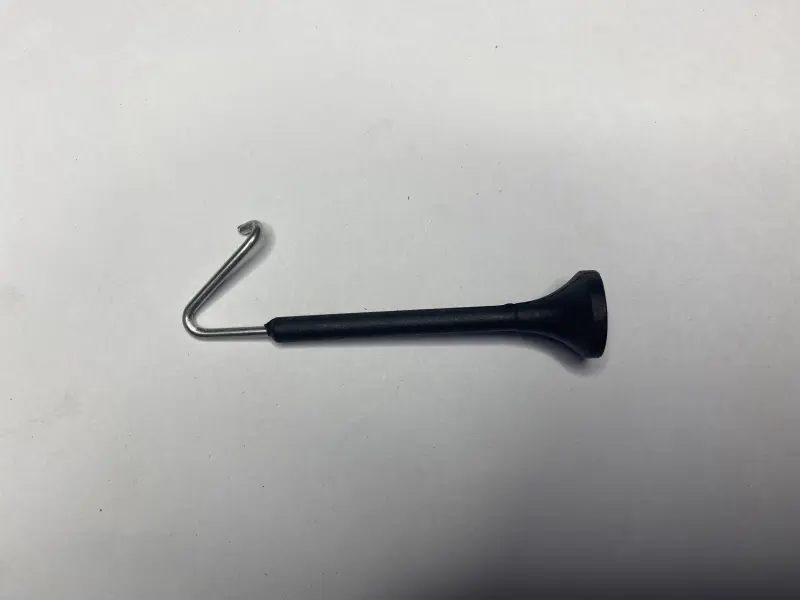

Конструкция состоит из вытянутой черной рукоятки с расширенной наружной частью и изогнутой серебристой тяги с крючкообразным окончанием. Рукоятка служит для перемещения детали, а изогнутая часть входит в механизм управления заслонкой. Такая форма важна для правильного расположения тяги внутри корпуса: при подборе необходимо учитывать не только модель бензопилы, но и геометрию каждого участка.

Когда требуется замена

Новый рычаг понадобится, если штатная деталь треснула, потеряла наружную рукоятку, деформировалась либо перестала нормально взаимодействовать с приводом заслонки. Характерный признак неисправности — рукоятка перемещается без ожидаемого сопротивления, не фиксирует нужное положение или не передает движение к карбюратору. Перед заменой следует исключить заедание самой заслонки и проверить соседние детали привода: повреждение крепления или неправильная укладка тяги также могут нарушать управление.

Эксплуатация пилы со сломанной рукояткой неудобна прежде всего при запуске остывшего двигателя. Воздушная заслонка должна последовательно занимать предусмотренные пусковое и рабочее положения. Если рычаг не выполняет полный ход, попытки компенсировать неисправность многократным вытягиванием стартера не устраняют причину и могут затруднить запуск.

Что сверить перед покупкой

• Модель техники: позиция заявлена для бензопил Goodluck GL4500 и GL5200.
• Общую длину и форму: приложите старую деталь к контуру новой и сравните расстояние от наружной рукоятки до изогнутого конца.
• Конфигурацию изгибов: направление и углы тяги должны соответствовать снятому рычагу, иначе она может упираться в корпус или не доходить до места соединения.
• Форму зацепа: крючкообразное окончание должно совпадать с исполнением привода на вашей пиле.
• Посадку рукоятки: сравните форму расширенной части и участок прохождения через корпус.

У бензопил одной серии могут встречаться конструктивные исполнения, отличающиеся формой тяг и расположением сопрягаемых деталей. Поэтому обозначений GL4500 или GL5200 недостаточно без сравнения со снятым рычагом. Особенно внимательно проверьте направление крючка, количество изгибов, ориентацию рукоятки и положение тяги относительно карбюратора.

Установка и проверка

Монтаж выполняют на полностью остановленной и остывшей бензопиле. Для доступа к приводу снимают предусмотренные конструкцией наружные детали, аккуратно отсоединяют старый рычаг и устанавливают новый по той же траектории. Тяга не должна принудительно выгибаться, тереться о корпус или зажиматься соседними деталями. До окончательной сборки несколько раз переведите рукоятку между крайними положениями и убедитесь, что заслонка следует за ней без заеданий.

После сборки проверьте, что наружная часть свободно доступна, не выпадает из посадочного места и не остается в промежуточном положении из-за перекоса. Порядок холодного и теплого запуска выбирайте по руководству именно вашей бензопилы: положение воздушной заслонки на разных этапах запуска различается. Правильно подобранный рычаг восстанавливает штатное ручное управление заслонкой и подходит для ремонта пускового привода Goodluck GL4500/5200 без изменения формы детали.
