Патрубок маслонасоса бензопилы Goodluck GL 4500/5200 KOSA

Патрубок маслонасоса для Goodluck GL 4500/5200

Патрубок KOSA предназначен для ремонта системы подачи масла в бензопилах Goodluck GL 4500 и GL 5200. Он используется вместе с маслонасосом и обеспечивает прохождение масла по предусмотренному в конструкции пилы каналу. Деталь пригодится при восстановлении автоматической смазки пильной гарнитуры, если прежний патрубок треснул, деформировался, засорился или перестал плотно удерживаться в посадочном месте.

Состояние патрубка непосредственно влияет на прохождение масла к пильной гарнитуре. Разрыв, закупорка канала или неплотное соединение могут нарушить подачу даже при исправном насосе. Поэтому во время диагностики стоит проверять весь путь масла: заборную часть, шланг, патрубок, насос и его привод. Замена этой детали оправдана, когда обнаружено повреждение самого канала либо соединительных участков, а остальные компоненты не требуют ремонта.

Конструкция и назначение

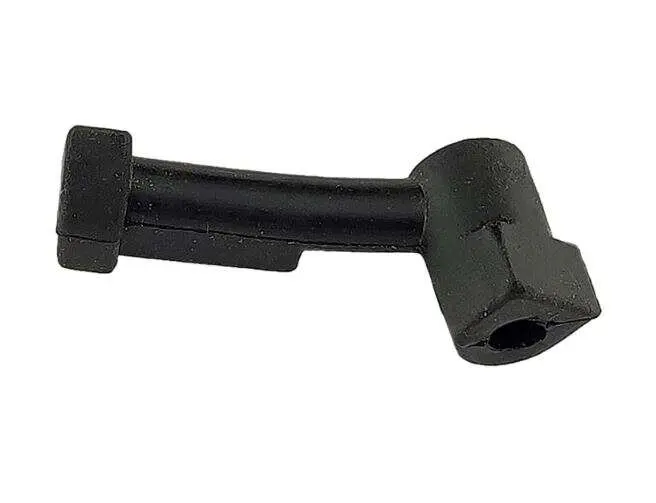

Патрубок имеет черное исполнение, продольную трубчатую часть, угловой участок с открытым каналом и расширение на противоположном конце. Фасонная геометрия позволяет разместить его в ограниченном пространстве внутри корпуса и соединить предусмотренные компоненты масляной системы. Расширенные участки формируют посадочные зоны, поэтому правильное положение детали определяется конфигурацией сопрягаемых мест, а не только направлением канала.

Это отдельный патрубок маслонасоса, а не насос в сборе. Маслонасос, привод, фильтр и другие шланги относятся к соседним компонентам и должны оцениваться отдельно. Такой формат удобен при локальном ремонте: если неисправна только соединительная деталь, не требуется менять исправные части системы. Комплектность конкретной пилы перед разборкой желательно зафиксировать, чтобы при сборке вернуть все соединения и уплотнения на прежние места.

Как подобрать патрубок

Основной критерий совместимости — применение в бензопилах Goodluck GL 4500 и GL 5200. Однако перед установкой необходимо сравнить новую деталь с демонтированной, поскольку у техники близких серий и разных производственных версий могут отличаться посадочные решения. Сопоставьте общую форму, направление изгиба, расположение отверстий, длину трубчатого участка, форму концевых расширений и положение патрубка относительно насоса и корпуса.

• Тип: патрубок, также встречающийся в каталогах как шланг маслонасоса.
• Назначение: прохождение масла между компонентами системы смазки бензопилы.
• Совместимые модели: Goodluck GL 4500 и GL 5200.
• Исполнение: черная фасонная деталь с внутренним каналом и угловым соединительным участком.
• Обозначение: KOSA.

Совпадение одного названия модели не заменяет проверку геометрии. Патрубок должен устанавливаться без подрезания, растягивания и принудительного перекручивания. Если направление отверстий или форма посадочных зон отличаются, соединение может оказаться негерметичным либо канал будет пережат после сборки корпуса. При сомнениях сравните деталь со старым патрубком по нескольким ракурсам и проверьте места его подключения непосредственно на пиле.

Установка и проверка

Перед монтажом очистите посадочные места от опилок, масляного налета и частиц старых деталей. Проверьте, свободен ли внутренний канал, и осмотрите расположенные рядом шланги на предмет трещин, перегибов и засорения. Патрубок устанавливают в том же направлении, в котором находилась снятая деталь. Он должен сесть ровно и плотно, а его канал не должен упираться в корпус, пережиматься крепежом или перекручиваться.

После сборки заполните маслобак составом, предусмотренным инструкцией к бензопиле, и проконтролируйте работу смазки. В местах соединения не должно быть подтеков, а масло должно поступать к пильной гарнитуре. Если подача не восстановилась, дополнительно проверяют маслозабор, проходимость остальных шлангов, привод и сам насос. Продолжать работу с сухой цепью не следует: сначала нужно найти причину нарушения и убедиться, что новый патрубок установлен без перекоса.

Патрубок KOSA подходит для точечного ремонта Goodluck GL 4500/5200 при полном совпадении формы и посадочных участков со снятой деталью. Точная сверка перед монтажом помогает восстановить штатный путь масла и избежать повторной разборки бензопилы из-за неверного положения соединения.
