Распредвал ГРМ для мопеда Activ

Распредвал ГРМ для мопеда Activ

Распределительный вал предназначен для ремонта газораспределительного механизма двигателя мопеда Activ. Кулачки вала в заданной последовательности воздействуют на клапанный механизм, благодаря чему впускные и выпускные клапаны открываются и закрываются синхронно с положением поршня. От состояния этой детали зависят правильность фаз газораспределения, стабильность работы двигателя и отсутствие постороннего шума в головке цилиндра.

Назначение и конструкция

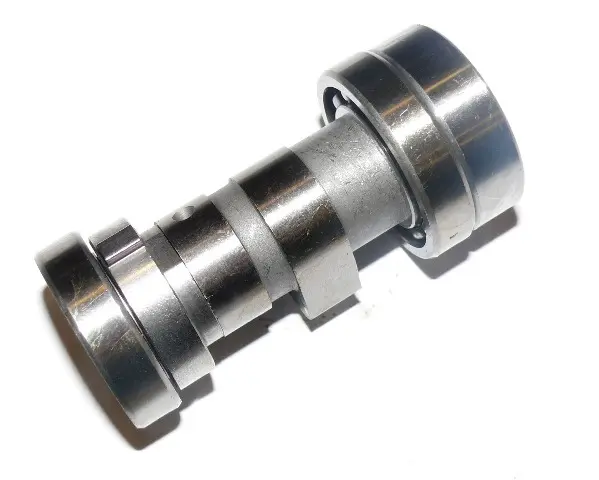

Деталь представляет собой цельный вал с двумя кулачками и опорными участками. С обеих сторон установлены подшипники, на которых распредвал вращается в головке цилиндра. Такая компоновка характерна для горизонтальных четырехтактных двигателей мопедного типа, однако внутри семейства Activ встречаются разные версии моторов и деталей ГРМ. Поэтому название модели техники само по себе не заменяет проверку геометрии и посадок.

Кулачки задают перемещение клапанного механизма. Износ их рабочих поверхностей способен изменить фактический подъем клапанов и сопровождаться металлическим шумом, снижением тяги или нестабильной работой мотора. Люфт, подклинивание либо шум подшипников также требуют проверки. Перечисленные признаки могут иметь и другие причины: неправильный клапанный зазор, изношенные коромысла, растянутая цепь или неисправный натяжитель. Перед заменой желательно осмотреть весь механизм в головке цилиндра, чтобы ремонт устранил причину неисправности.

Как проверить совместимость

При подборе сравните новый распредвал со снятой деталью. Значение имеют общая длина, расстояние между опорами, наружные диаметры подшипников, ширина посадочных мест, расположение и профиль кулачков, а также исполнение стороны привода ГРМ. Проверьте, как фиксируется приводная звездочка и совпадает ли конструкция крепления. Даже при одинаковом внешнем названии мопеда параметры могут различаться в зависимости от установленного двигателя и модификации головки цилиндра.

• Модель применения: мопеды семейства Activ.
• Место установки: газораспределительный механизм в головке цилиндра.
• Основные детали конструкции: два кулачка, опорные поверхности и два подшипника.
• Ключевые точки подбора: размеры вала и подшипников, положение кулачков, посадка привода ГРМ.

Рекомендации по установке

Монтаж выполняют на чистых посадочных поверхностях после проверки состояния коромысел, цепи, звездочки и натяжителя. Перед сборкой трущиеся поверхности распредвала смазывают моторным маслом, предусмотренным для двигателя. Вал и привод устанавливают по штатным меткам фаз газораспределения, а крепеж затягивают в порядке и с моментом, указанными изготовителем конкретного двигателя. После сборки регулируют клапанные зазоры по его техническим данным.

До первого запуска коленчатый вал следует вручную провернуть на два полных оборота и повторно проверить совпадение меток, свободное движение механизма и отсутствие заклинивания. Если код двигателя или размеры снятого распредвала неизвестны, сначала измерьте старую деталь и посадочные места. Такой порядок подбора особенно важен после прежнего ремонта, когда установленный мотор или головка цилиндра могут не соответствовать исходной комплектации мопеда.
