Предохранитель Delta в корпусе VDK

Предохранитель в корпусе для мопеда Delta

Корпусной предохранитель VDK предназначен для обслуживания бортовой проводки мопедов семейства Delta, включая Viper Delta. Он устанавливается на линии питания рядом с аккумулятором и размыкает ее при токе выше допустимого для установленной плавкой вставки. Такая деталь нужна при плановом восстановлении проводки, повреждении старого держателя, окислении его контактов, нарушении соединения провода или повторяющемся пропадании питания из-за ненадежного контакта.

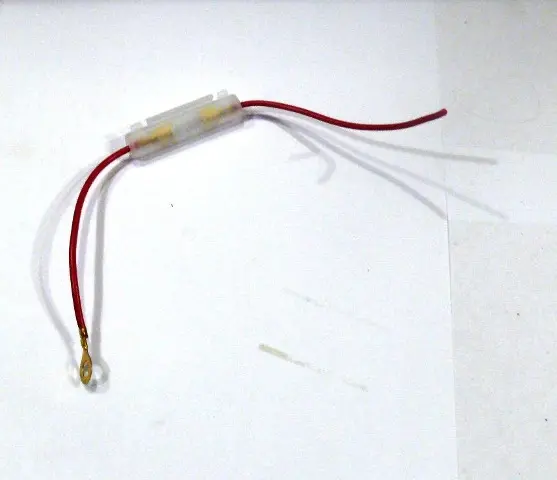

Конструкция выполнена в виде прозрачного продолговатого корпуса с проводом. На одном конце предусмотрена кольцевая клемма под болтовое соединение, другой конец провода подготовлен для подключения к проводке. Корпус удерживает предохранитель и контактные части в собранном виде, поэтому деталь удобно размещать в штатной зоне рядом с аккумулятором. Прозрачное исполнение также позволяет осмотреть внутреннюю часть корпуса без его полного демонтажа, однако исправность вставки при диагностике лучше проверять измерительным прибором.

Что проверить при подборе

Название Delta охватывает несколько моделей и модификаций, поэтому одной формы корпуса недостаточно для уверенного выбора. Перед установкой сопоставьте новую деталь со снятым держателем и схемой конкретного мопеда. Особенно внимательно проверьте способ подключения: кольцевая клемма должна подходить к предусмотренной точке крепления, а свободный вывод — к штатному соединению проводки без натяжения и случайного контакта с соседними деталями.

• Модель техники: применение подтверждено для Viper Delta; для других версий Delta необходимо сопоставить проводку и место установки.
• Форма корпуса: сравните длину, конфигурацию и способ открытия со старой деталью.
• Тип подключения: изделие имеет провод, кольцевую клемму на одном конце и свободный вывод на другом.
• Формат предохранителя: используемая вставка должна соответствовать контактам внутри держателя.
• Номинальный ток: выбирайте его только по руководству или схеме конкретной модификации, а не по внешнему сходству деталей.
• Длина провода: ее должно хватать для укладки по штатному маршруту без натяжения, острых перегибов и близости к горячим частям.

Установка и проверка

Работы выполняют при выключенном зажигании и отсоединенном аккумуляторе. На распространенных мопедах Delta держатель расположен сбоку аккумулятора под левой декоративной крышкой, но перед разборкой следует уточнить компоновку своей версии. Сначала найдите причину неисправности: перегоревший предохранитель может указывать на короткое замыкание, повреждение изоляции или проблему подключенного оборудования. Простая установка новой вставки без устранения причины способна привести к повторному срабатыванию.

Кольцевую клемму закрепляют в предусмотренной штатной точке, а второй вывод соединяют с проводкой способом, обеспечивающим надежный контакт и изоляцию. Провод укладывают так, чтобы он не пережимался крышкой, не касался двигателя и выпускных деталей, не попадал в подвижные соединения и не перетирался об острые кромки. Сам корпус следует зафиксировать в доступном для последующей проверки месте без свободного перемещения и ударов о соседние компоненты.

После монтажа проверьте прочность соединений, правильность прокладки провода и отсутствие оголенных участков. Затем подключите аккумулятор и проконтролируйте работу питания мопеда. Если новый предохранитель снова размыкает линию, продолжать замену вставок нельзя: проводку и подключенные потребители необходимо диагностировать. Эта корпусная версия подходит для ремонта Delta тогда, когда совпадают модельное применение, схема соединения, формат вставки, требуемый номинал и геометрия места установки.
