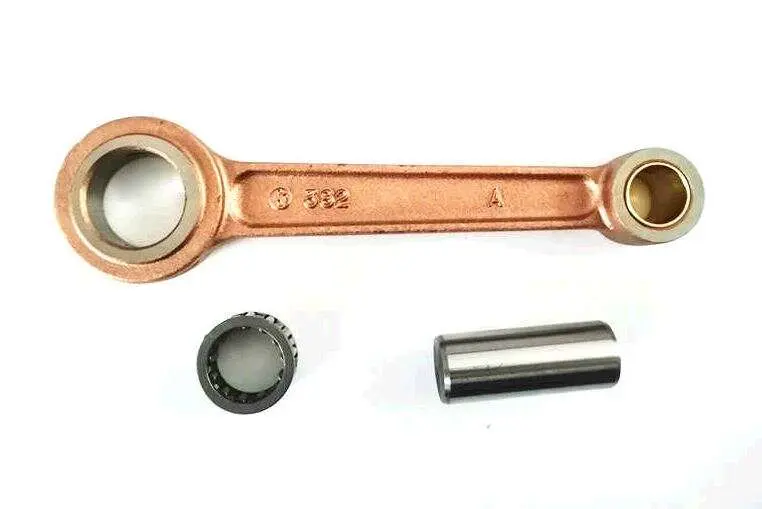

Шатун DUELLS для JAWA 250, палец 18 мм, комплект

Шатун DUELLS для JAWA 250 под палец 18 мм

Комплект предназначен для ремонта кривошипно-шатунного механизма двухтактных мотоциклов JAWA 250. Шатун соединяет поршень с коленчатым валом: через верхнюю головку он взаимодействует с поршневым пальцем, а нижняя головка устанавливается на нижний палец коленвала. Во время работы двигателя деталь передает усилие от поршня и участвует в преобразовании его возвратно-поступательного движения во вращение коленчатого вала.

Исполнение с посадкой под поршневой палец диаметром 18 мм рассчитано на JAWA 250 Panelka типа 559 и JAWA 250 Sport типа 590. Этот размер служит одним из основных критериев подбора: версии шатунов под другой диаметр пальца не следует считать взаимозаменяемыми без проверки всей поршневой группы и коленвала. Перед заказом необходимо определить точную модификацию мотоцикла и сопоставить размеры демонтированной детали с параметрами ремонтируемого двигателя.

Конструкция и назначение комплекта

Стальной шатун поставляется вместе с деталями, необходимыми для восстановления его соединения с коленчатым валом: втулками, нижним пальцем и шайбами. Такая конфигурация ориентирована на полноценную переборку коленвала, когда требуется заменить не только сам шатун, но и сопряженные с ним детали. Верхняя головка выполнена со втулкой под поршневой палец 18 мм, а нижняя часть предназначена для сборки с пальцем и подшипниковым соединением.

• Применение: ремонт кривошипно-шатунного механизма двигателя JAWA 250.
• Подтвержденные модели: JAWA 250 type 559 Panelka и JAWA 250 type 590 Sport.
• Размер поршневого пальца: 18 мм — ключевой параметр для согласования с поршнем и верхней головкой шатуна.
• Материал шатуна: сталь, рассчитанная на механические нагрузки внутри двигателя.
• Производитель: DUELLS; товар изготовлен в Тайване.

Как правильно подобрать шатун

Обозначения JAWA 250 недостаточно для безошибочного выбора, поскольку у мотоциклов разных типов применяются варианты под разные поршневые пальцы. Сначала проверьте тип двигателя или мотоцикла, затем измерьте диаметр поршневого пальца. Для этого комплекта он должен составлять 18 мм. Дополнительно сравните со старым шатуном межцентровое расстояние между головками, ширину обеих головок, диаметры посадочных отверстий, параметры нижнего пальца и толщину боковых шайб. Все сопрягаемые размеры должны соответствовать коленвалу и установленной поршневой группе.

Поводом для переборки обычно становятся заметный люфт в соединениях, стук со стороны кривошипного механизма, повреждение втулки верхней головки, следы перегрева, задиры либо деформация шатуна. Продолжать сборку с поврежденными сопряженными поверхностями нельзя: сначала следует проверить состояние поршневого пальца, поршня, щек коленвала и посадок под нижний палец. Это позволяет устранить причину неисправности, а не ограничиваться заменой одной детали.

Установка и контроль после сборки

Замена шатуна требует разборки и последующей запрессовки коленчатого вала. При сборке контролируют ориентацию шатуна, положение шайб и подшипника, осевой зазор, свободное движение соединений и отсутствие заеданий. После запрессовки коленвал необходимо отцентрировать и проверить его биение, поскольку перекос щек влияет на работу подшипников, цилиндро-поршневой группы и всего двигателя. Такие операции выполняют с измерительным и прессовым оборудованием; при отсутствии опыта комплект лучше передать специалисту по восстановлению коленвалов.

Комплект подходит для планового восстановления двигателя JAWA 250 с поршневым пальцем 18 мм и помогает заменить взаимосвязанные детали шатунного соединения за одну переборку. Точная сверка модификации и размеров перед монтажом особенно важна для мотоциклов, которые ранее ремонтировались или получили поршень и коленвал другой версии.
