Паронитовая прокладка глушителя Suzuki AD50 с ушками

Паронитовая прокладка глушителя Suzuki AD50 с ушками

Прокладка предназначена для фланцевого соединения выпускной трубы и глушителя на скутере Suzuki AD50. Она устанавливается между сопрягаемыми поверхностями и уплотняет стык, через который проходят отработавшие газы. Исправное уплотнение помогает сохранить плотность соединения после снятия глушителя, ремонта выпускной системы или замены поврежденной прокладки.

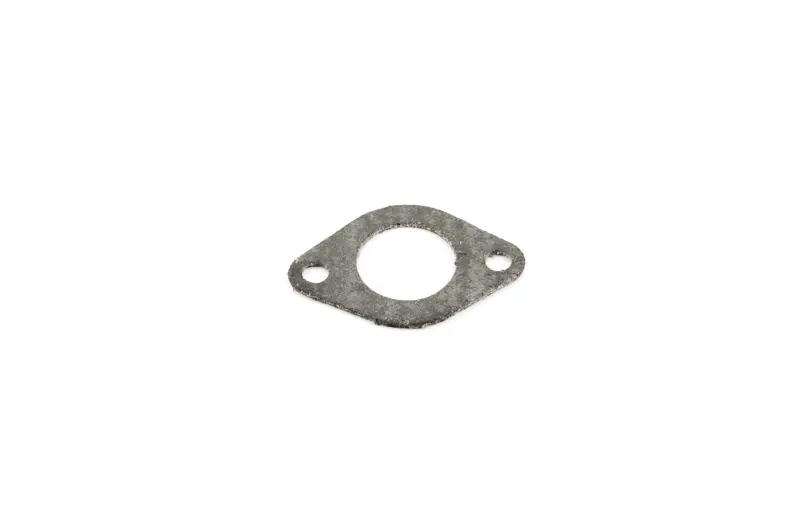

Деталь выполнена в виде плоской пластины из паронита. В центре расположено круглое проходное отверстие, а два боковых ушка имеют отверстия под крепеж. Такая конфигурация соответствует фланцу с двумя точками крепления: центральный проем совмещается с выпускным каналом, а ушки располагаются по местам установки шпилек или болтов. Отдельный крепеж к характеристикам этой позиции не относится.

Когда требуется замена

Новую прокладку устанавливают при разборке соответствующего фланцевого соединения, если снятая деталь потеряла форму, раскрошилась, надорвалась или получила заметные следы прорыва газов. Поводом проверить стык также могут быть следы копоти около фланца, изменение звука выхлопа либо неплотное прилегание после обслуживания глушителя. Повторное использование сильно обжатой или поврежденной прокладки не позволяет надежно восстановить прилегание поверхностей.

Что проверить перед выбором

• Модель скутера: эта позиция заявлена для Suzuki AD50.
• Контур детали: необходима плоская прокладка с двумя боковыми ушками, а не кольцевое уплотнение другой конструкции.
• Расположение крепежа: количество отверстий, расстояние между ними и их положение должны соответствовать фланцу установленного глушителя.
• Проходное отверстие: его форма и расположение должны совпадать с выпускным каналом и не перекрывать его после монтажа.
• Посадочные поверхности: перед заказом стоит сопоставить форму новой детали со снятой прокладкой и самим фланцем.

Обозначения Suzuki AD50 недостаточно, если на скутере ранее меняли двигатель, выпускную трубу или глушитель на деталь иной конфигурации. В таком случае решающими критериями становятся геометрия стыка, контур прокладки, расположение двух крепежных отверстий и размер центрального проема. Это позволяет исключить установку детали, которая подходит по названию модели, но не совпадает с фактическим фланцем.

Установка прокладки

Монтаж выполняют на остывшей выпускной системе. После снятия глушителя с обеих сопрягаемых поверхностей удаляют остатки прежнего уплотнения и загрязнения, не повреждая плоскости фланцев. Одновременно проверяют крепежные точки и состояние поверхностей: выраженные неровности, трещины или деформация фланца требуют устранения до сборки, поскольку одна прокладка не исправляет механические повреждения соединения.

Прокладку размещают без перекоса, совмещая центральное отверстие с выпускным каналом, а отверстия в ушках — с крепежом. При затяжке важно сохранять равномерное прилегание фланца и соблюдать порядок и усилие, предусмотренные руководством по обслуживанию конкретной версии скутера. После сборки проверяют стык на отсутствие следов прорыва газов и копоти.

Эта прокладка подходит для планового обслуживания и восстановления штатного фланцевого соединения глушителя Suzuki AD50 при совпадении формы посадочного места. Точная сверка геометрии особенно полезна при ремонте скутера с неизвестной историей обслуживания или ранее замененной выпускной системой.
