Цилиндро-поршневая группа Winzor 1E40F-5 Ø40 мм для мотокосы

ЦПГ Winzor 1E40F-5 Ø40 мм для ремонта двигателя мотокосы

Цилиндро-поршневая группа предназначена для восстановления двигателя мотокосы с обозначением 1E40F-5 и диаметром цилиндра 40 мм. Комплект заменяет основные сопряженные детали, которые формируют камеру сгорания, обеспечивают сжатие топливовоздушной смеси и воспринимают давление газов во время работы двигателя. Такая замена актуальна при износе цилиндра и поршня, падении компрессии либо механическом повреждении деталей.

Назначение и конструкция

Поршень перемещается внутри цилиндра, а поршневые кольца уплотняют зазор между их поверхностями. Через поршневой палец усилие передается на шатун. Состояние этих деталей непосредственно связано с компрессией, запуском двигателя и его способностью устойчиво работать под нагрузкой. Цилиндр выполнен с наружными ребрами, увеличивающими площадь отвода тепла в двигателе с воздушным охлаждением.

Комплект позволяет заменить цилиндр и сопряженные с ним детали одновременно. Это практичное решение, когда установка одного нового поршня в изношенный цилиндр или использование старых колец уже не обеспечивает нормального уплотнения. Перед ремонтом необходимо определить причину повреждения прежней ЦПГ: проверить состояние шатуна и подшипника поршневого пальца, отсутствие посторонних частиц в картере, исправность впуска, выпуска и системы приготовления топливной смеси.

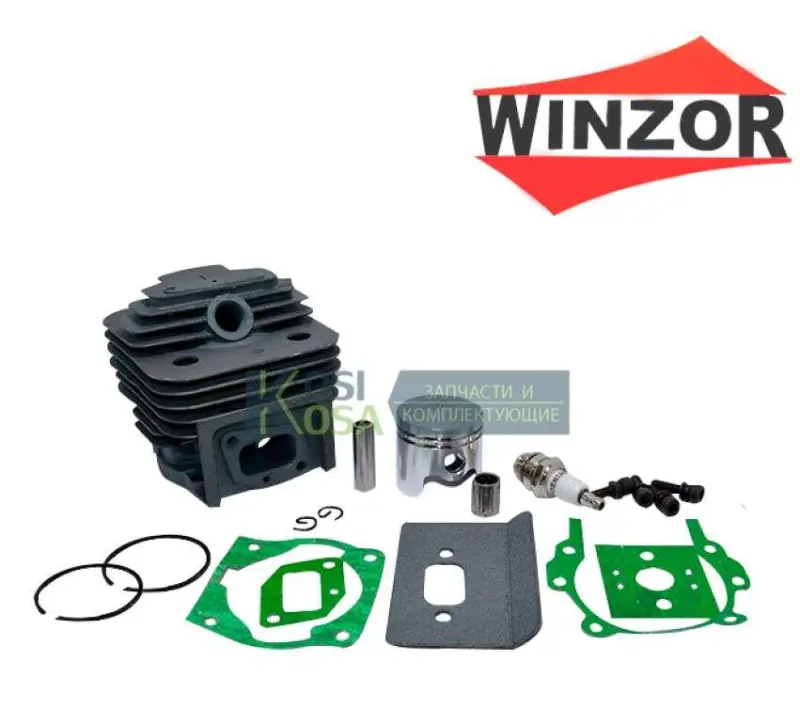

Состав комплекта

• цилиндр с охлаждающими ребрами и присоединительными окнами;
• поршень диаметром 40 мм;
• два поршневых кольца;
• поршневой палец и стопорные кольца;
• прокладки для разъемных соединений двигателя;
• свеча зажигания и дополнительные монтажные детали комплекта.

Наличие основных деталей в одном наборе упрощает комплексное восстановление цилиндро-поршневой части. Точный состав мелких принадлежностей следует сверить перед монтажом, поскольку комплектации партий могут отличаться.

Как проверить совместимость

Основные ориентиры при подборе — обозначение двигателя 1E40F-5 и диаметр 40 мм. Одного совпадения рабочего диаметра недостаточно: перед установкой сравните старый и новый цилиндры по расположению впускного и выпускного окон, форме основания, крепежным отверстиям и посадочным поверхностям. У поршня необходимо сопоставить диаметр пальца, высоту, расположение канавок и направление установки. Прокладки должны повторять контуры каналов и отверстий соответствующих соединений.

Обозначения похожих двигателей не всегда означают полную взаимозаменяемость. Если маркировка двигателя не читается, подбор выполняют по снятым деталям и контрольным размерам. Не следует ориентироваться только на заявленный объем мотокосы или внешнее сходство цилиндра: различия в окнах, креплении и геометрии поршня способны сделать комплект неподходящим.

Замена и первый запуск

При разборке очищают посадочные поверхности от остатков прежних прокладок и нагара, не повреждая плоскости соединений. Поршневые кольца устанавливают с учетом фиксирующих штифтов в канавках, стопорные кольца пальца полностью заводят в посадочные места, а цилиндр монтируют без перекоса и чрезмерного усилия. Направление поршня должно соответствовать конструкции двигателя.

После сборки проверяют свободное перемещение механизма вручную, герметичность соединений и надежность крепежа. Первый запуск проводят с топливной смесью, подготовленной по инструкции конкретной мотокосы, избегая продолжительной максимальной нагрузки сразу после ремонта. Правильный подбор, чистая сборка и устранение первоначальной причины износа помогают восстановить компрессию и стабильную работу двигателя.
