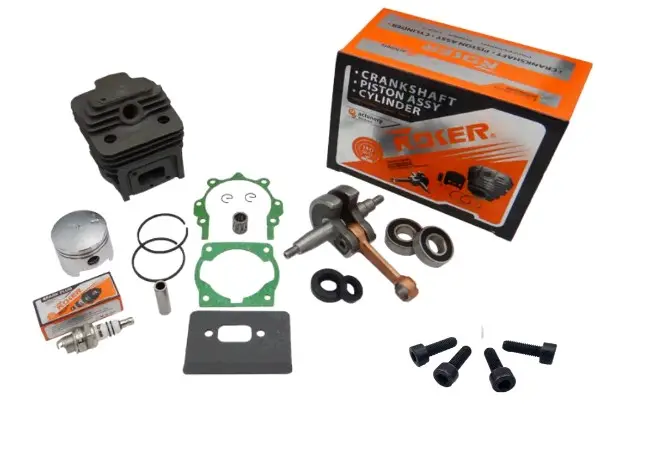

ЦПГ с коленвалом для мотокосы 1E40F-5 Ø44 NOKER KOSA

ЦПГ с коленвалом для мотокосы 1E40F-5 Ø44

Комплект NOKER KOSA предназначен для ремонта двигателя мотокосы или бензинового триммера с обозначением 1E40F-5 и цилиндром диаметром 44 мм. Он объединяет детали цилиндро-поршневой группы и коленвал, поэтому подходит для восстановления двигателя при повреждении цилиндра, износе поршня и колец либо неисправности кривошипного механизма. Такой набор позволяет заменить взаимосвязанные детали в рамках одного ремонта, не подбирая цилиндр и коленвал по отдельности.

Цилиндр направляет движение поршня, а поршневые кольца обеспечивают необходимое уплотнение между поршнем и стенкой цилиндра. Через палец и шатун возвратно-поступательное движение передается коленвалу, который преобразует его во вращение. Состояние этих деталей непосредственно влияет на компрессию, запуск двигателя, равномерность его работы и передачу крутящего момента к приводу мотокосы. Одновременная замена изношенных сопряженных деталей помогает исключить ситуацию, когда новая ЦПГ работает вместе с коленвалом, имеющим люфт, биение или поврежденные посадочные поверхности.

Состав и назначение деталей

• Цилиндр Ø44 мм образует рабочую полость и служит направляющей для поршня.
• Поршень, два поршневых кольца и палец участвуют в сжатии смеси и передают усилие на шатун.
• Коленвал с шатуном преобразует движение поршня во вращение привода.
• Подшипники и уплотнения предназначены для установки и обслуживания коленвала в картере.
• Прокладки и крепежные детали используются при сборке цилиндровой части двигателя.

Как проверить совместимость

Обозначения 1E40F и 1E40F-5 применяются к нескольким исполнениям двигателей, поэтому одного совпадения названия модели недостаточно. Перед заказом необходимо проверить фактический диаметр старого поршня и цилиндра: для этого комплекта он составляет 44 мм. Также сравнивают форму цилиндра, расположение впускного и выпускного окон, конфигурацию каналов, посадочные плоскости, точки крепления и межосевые расстояния отверстий. Для коленвала сверяют размеры и форму концов вала, посадочные места под подшипники и уплотнения, расположение шпоночной части, соединение со стороны маховика и сцепления, а также геометрию картера.

Комплект выбирают для капитального ремонта при задире рабочей поверхности цилиндра, повреждении поршня, потере упругости или поломке колец, люфте шатуна, износе посадок коленвала, выраженной вибрации либо стуке в двигателе. Похожие признаки могут возникать и из-за неисправностей карбюратора, зажигания, глушителя или негерметичности картера, поэтому перед разборкой полезно определить причину неполадки. Это помогает понять, требуется ли замена всего набора или проблема находится в другой части двигателя.

Рекомендации по установке

До сборки очищают картер и соединительные поверхности от загрязнений и остатков прежних прокладок, проверяют состояние посадочных мест и отсутствие посторонних частиц. Поршневые кольца устанавливают без перекоса, совмещая их положение с конструкцией канавок поршня. Палец, подшипники, уплотнения и коленвал монтируют с подходящей для двигателя смазкой, не повреждая рабочие кромки и посадки. Крепеж затягивают равномерно в последовательности и с моментом, предусмотренными изготовителем конкретной мотокосы.

После сборки проверяют свободное вращение коленвала, отсутствие заеданий, правильность подключения впуска и выпуска, герметичность соединений и настройку топливной системы. Для уверенного подбора сравните комплект со снятыми деталями по диаметру, форме и всем монтажным размерам. Совпадение Ø44 мм, исполнения 1E40F-5 и геометрии сопряжений является основой корректной установки.
