Коническая пара нижнего редуктора мотокосы 4T KOSA

Коническая пара нижнего редуктора мотокосы 4T KOSA

Шестерни предназначены для ремонта нижнего углового редуктора мотокосы в исполнении 4T. Внутри редуктора они принимают вращение от приводного вала, изменяют направление его передачи и приводят выходной вал, на котором закрепляется режущая оснастка. Такая деталь нужна, когда корпус редуктора и остальные пригодные компоненты можно сохранить, а зубчатое зацепление уже требует восстановления.

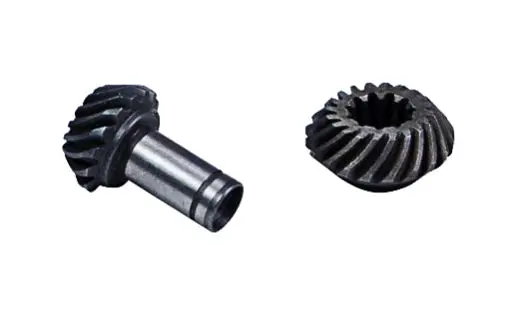

Конструкция включает две сопрягаемые конические шестерни. Одна выполнена вместе с цилиндрическим валом и имеет ступенчатую посадочную часть, вторая представляет собой кольцевую шестерню с профилированным центральным отверстием. Наклонные зубья обеих деталей образуют общую пару, поэтому при ремонте необходимо оценивать состояние каждой шестерни и качество их взаимного зацепления. Даже небольшие сколы, выраженная выработка или повреждение кромок способны нарушить плавность передачи вращения.

Когда требуется замена

Поводом для разборки нижнего редуктора могут быть усилившийся гул, хруст, рывки режущего инструмента, заметный люфт выходного вала или проскальзывание привода под нагрузкой. Эти признаки не всегда связаны только с шестернями: похожее поведение вызывают изношенные подшипники, повреждённые посадочные места и недостаток редукторной смазки. После разборки проверяют профиль всех зубьев, равномерность следов контакта, состояние вала и отсутствие трещин либо отколов.

Шестерни с повреждёнными зубьями нельзя оценивать только по способности вращаться без нагрузки. В собранной мотокосе нагрузка возрастает при разгоне катушки или ножа и во время контакта оснастки с травой. Изношенная пара в этот момент может работать с ударами, усиливать шум и продолжать разрушаться. Своевременная замена помогает восстановить нормальную передачу вращения и избежать попадания новых металлических частиц между зубьями.

Что сверить перед выбором

• Исполнение редуктора. Деталь рассчитана на вариант 4T; обозначения 7T, 9T и другие типы приводного соединения нельзя считать взаимозаменяемыми.
• Геометрию шестерён. Сравните количество, направление и форму зубьев с демонтированной парой. Обе детали должны точно сопрягаться между собой.
• Посадочные поверхности. Проверьте длину и диаметры ступеней вала, размеры кольцевой шестерни, центральный профиль и места установки подшипников.
• Корпус редуктора. Убедитесь, что расположение валов и глубина посадки соответствуют ремонтируемому механизму.
• Состояние сопряжённых деталей. Подшипники, выходной вал и посадки корпуса не должны создавать перекос или чрезмерный люфт новой пары.

Подбор только по общему виду мотокосы недостаточен: редукторы сходного размера могут различаться приводным профилем, зубчатым зацеплением и посадкой. Надёжнее снять старые шестерни и сопоставить их непосредственно по форме, соединениям и основным размерам. Обозначение 4T также должно совпадать с вариантом установленного редуктора.

Установка и обслуживание

Перед сборкой внутреннюю полость очищают от старой загрязнённой смазки и металлических частиц. Корпус осматривают на предмет повреждений, а подшипники проверяют на свободное вращение без заеданий и выраженного люфта. Шестерни устанавливают без перекоса, контролируя правильную глубину посадки и равномерное вращение пары вручную. Для обслуживания применяют состав, предусмотренный производителем мотокосы для нижнего редуктора, в количестве, указанном в инструкции конкретной модели.

После сборки вал должен проворачиваться плавно, без закусывания и резких изменений усилия. Первый запуск проводят с контролем звука и работы режущей оснастки: посторонний стук или быстрое появление люфта указывают на необходимость повторной проверки посадки, подшипников и зацепления. Коническая пара KOSA 4T подходит для целевого ремонта, если исполнение привода, геометрия зубьев и все установочные размеры совпадают со снятыми деталями.
