Лапка переключения передач 4T CB125/150 двусторонняя

Лапка переключения передач 4T CB125/150

Двусторонняя лапка предназначена для ножного управления коробкой передач на четырехтактных мотоциклах конфигурации CB125/150. Она устанавливается на наружный шлицевой вал и передает движение стопы механизму выбора передачи. Такая деталь нужна при ремонте после деформации штатного рычага, износа посадочной части или повреждения одной из нажимных площадок.

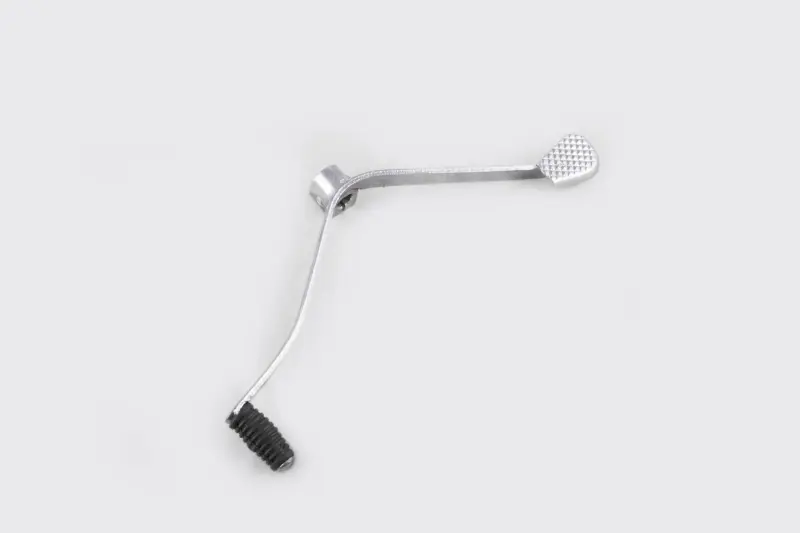

Конструкция имеет два разнесенных упора для ноги. Передний цилиндрический наконечник снабжен рельефной резиновой накладкой, а задняя площадка выполнена широкой и получила выраженную насечку. На практике лапкой можно действовать с двух сторон, не поддевая передний наконечник носком обуви при каждом движении. Конкретное направление переключения определяется устройством коробки передач установленного мотоцикла.

Конструкция и назначение

• Посадочная головка фиксируется непосредственно на наружном валу переключения, поэтому отдельная соединительная тяга в этой конструкции не используется.
• Разнесенные передний и задний упоры позволяют нажимать на рычаг носком или пяткой в соответствии со схемой управления мотоцикла.
• Резиновая накладка на переднем наконечнике смягчает контакт с обувью и помогает стопе удерживаться на точке нажатия.
• Рифленая задняя площадка дает отчетливую поверхность для нажатия пяткой.
• Изогнутая форма рычага размещает обе точки управления по разные стороны от посадочной головки.

Что проверить перед выбором

Обозначение CB125/150 указывает на семейство применения, но не заменяет сверку фактической посадки. На мотоциклах с одинаковым объемным классом могут отличаться диаметр вала, количество и профиль шлицев, положение стяжного крепежа, изгиб штатной лапки и расстояние до подножки. Перед заказом сравните новую деталь со снятым рычагом: важны тип прямой установки на вал, форма посадочной головки, направление изгиба, длина плеч к обеим площадкам и свободное пространство возле крышки двигателя.

Эта версия рассчитана именно на узел без промежуточной тяги. Если штатный механизм состоит из нескольких рычагов и соединительной тяги, необходима другая модификация. Также проверьте, не будет ли передний либо задний упор касаться подножки, крышки двигателя или других деталей во всем диапазоне хода. Правильное положение должно позволять уверенно нажимать на обе площадки без неестественного поворота стопы.

Замена и установка

Перед монтажом очистите шлицы вала и посадочную часть лапки от загрязнений. Деталь устанавливают в том угловом положении, при котором передняя и задняя площадки доступны из обычной посадки водителя, а рычаг свободно проходит свой ход. После предварительной установки следует проверить переключение при неподвижном мотоцикле согласно инструкции к конкретной модели, убедиться в отсутствии контакта с соседними деталями и надежно затянуть стяжное крепление.

Поводом для замены служат погнутый рычаг, сорванная или заметно изношенная шлицевая посадка, поврежденный упор, увеличившийся люфт либо неудобное и неточное попадание ногой по лапке. Эксплуатация деформированной детали ухудшает контроль переключения и может создавать боковую нагрузку на наружный вал. Подходящая по посадке и геометрии лапка возвращает привычную точку приложения усилия и четкое ножное управление коробкой передач.
