Коническая пара редуктора МТ, Урал, 10 зубьев, Киев

Коническая пара редуктора МТ и Урал на 10 зубьев

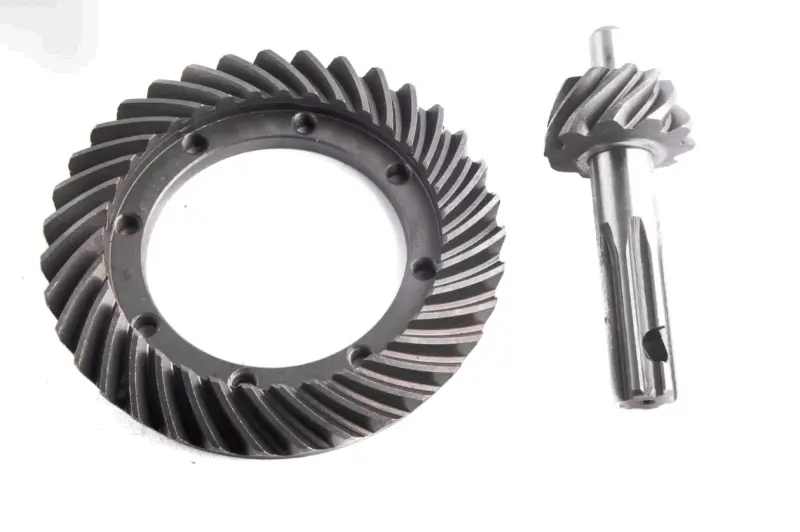

Комплект предназначен для ремонта главной передачи заднего моста мотоциклов МТ и Урал. В нее входят две совместно работающие детали: большая ведомая шестерня с зубчатым венцом и малая ведущая коническая шестерня на валу. Ведущая часть принимает вращение от карданной передачи, а ведомая передает его на заднее колесо. Такое расположение шестерен позволяет изменить направление передачи вращения внутри редуктора.

Исполнение на 10 зубьев относится к ведущей шестерне. Этот параметр необходимо учитывать при подборе: конические пары для сходных редукторов выпускаются с разным количеством зубьев, поэтому внешнего сходства деталей недостаточно. Вариант «Киев» также следует рассматривать как часть обозначения конкретного исполнения. Пара подходит для ремонта, при котором зубья прежних шестерен изношены или повреждены и нормальное зацепление уже невозможно восстановить одной регулировкой.

Что проверить перед выбором

• Назначение: деталь должна устанавливаться именно в главную передачу заднего моста мотоцикла МТ или Урал.
• Количество зубьев: на малой ведущей шестерне выбранного варианта должно быть 10 зубьев.
• Исполнение большой шестерни: сравните ее диаметр, расположение крепежных отверстий, форму посадочной части и направление зубчатого венца со снятой парой.
• Исполнение ведущего вала: сопоставьте длину и форму вала, посадочные участки, шлицы и отверстие с прежней деталью.
• Редуктор в сборе: до заказа проверьте состояние подшипников, регулировочных шайб, уплотнений и крепежа, поскольку их износ также может быть причиной шума и нагрева.

Ведущую и ведомую шестерни устанавливают совместно. Замена только одной из двух изношенных деталей нежелательна: поверхности зубьев пары работают в непосредственном контакте, а правильность их взаимного положения влияет на шум, нагрев и распределение нагрузки. Комплектная замена позволяет выполнять настройку зацепления между деталями одного исполнения.

Установка и регулировка

Монтаж требует разборки редуктора заднего моста и последующей регулировки положения обеих шестерен. При сборке контролируют боковой зазор и пятно контакта зубьев, а положение ведомой шестерни корректируют регулировочными шайбами. Простая установка деталей без проверки зацепления может привести к повышенному шуму, местному нагреву и ускоренному износу зубчатого венца. Если нет опыта настройки главной передачи, работу стоит поручить мастеру, знакомому с редукторами мотоциклов МТ и Урал.

• Перед монтажом очистите картер и осмотрите его посадочные поверхности.
• Проверьте подшипники на люфт, заедание и следы износа.
• После сборки убедитесь, что шестерни вращаются без закусывания и чрезмерного сопротивления.
• Заполните редуктор подходящим трансмиссионным маслом в соответствии с руководством конкретного мотоцикла и проконтролируйте герметичность уплотнений.

Поводом для диагностики главной передачи обычно служат усилившийся шум под нагрузкой, нагрев корпуса редуктора, люфт или повреждение зубьев. Эти признаки могут быть связаны не только с самой парой, поэтому перед ремонтом полезно оценить состояние всего редуктора. Коническая пара на 10 зубьев подойдет для восстановления совместимого заднего моста при условии совпадения исполнения обеих шестерен и профессиональной настройки их зацепления.
