Передняя звезда Delta 428-14T со свободным ходом

Передняя звезда Delta 428-14T со свободным ходом

Ведущая звезда предназначена для цепного привода мопеда Delta и передает вращение от выходного вала трансмиссии к заднему колесу. Исполнение рассчитано на цепь типоразмера 428, а зубчатый венец имеет 14 зубьев. В центральной части расположен механизм свободного хода: именно эта конструктивная особенность отличает деталь от обычной цельной передней звезды.

Назначение и конструкция

Во время движения зубчатый венец взаимодействует с приводной цепью, поэтому состояние его профиля непосредственно влияет на плавность зацепления. Механизм свободного хода допускает относительное вращение частей звезды в предусмотренном направлении и блокируется при передаче усилия в противоположном направлении. Для такого исполнения важны не только число зубьев и размер цепи, но и конструкция центральной посадки.

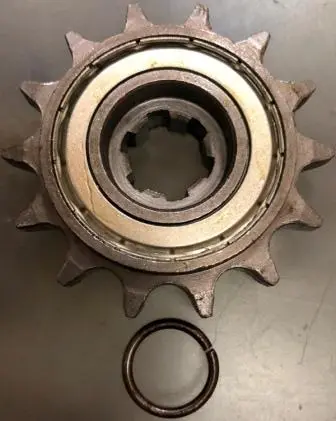

Звезда выполнена как единая сборочная деталь с зубчатым венцом, центральным шлицевым отверстием и встроенным механизмом свободного хода. Отдельное стопорное кольцо служит для предусмотренной конструкцией фиксации. Перед монтажом следует проверить, соответствует ли способ крепления узлу конкретного мопеда.

Что проверить при подборе

• Размер цепи: звезда предназначена для цепи 428. Цепь другого типоразмера не обеспечивает правильного совпадения с зубчатым венцом.
• Количество зубьев: модель имеет 14 зубьев. При замене штатной детали сохранение этого числа позволяет оставить предусмотренное сочетание передней и задней звезд.
• Тип исполнения: необходима версия со свободным ходом, а не обычная монолитная звезда без внутреннего механизма.
• Посадка: сравните форму и число шлицев, диаметр посадочной зоны, общую ширину, вылет зубчатого венца и расположение стопорного кольца со снятой деталью.
• Модификация техники: обозначение Delta охватывает разные исполнения мопедов, поэтому одного названия модели недостаточно без проверки посадочных параметров.

Когда требуется замена

Осмотр необходим при появлении заостренных или загнутых зубьев, сколов, выраженной боковой выработки либо неравномерного следа контакта с цепью. Также поводом для замены становятся заметный люфт, подклинивание или неправильная работа механизма свободного хода. Продолжение эксплуатации изношенной звезды ухудшает зацепление и способно ускорить износ цепи.

Состояние всего комплекта привода оценивают одновременно. Новая звезда, работающая с сильно вытянутой цепью или изношенным задним венцом, получает неравномерную нагрузку. Проверьте натяжение цепи, состояние роликов и зубьев задней звезды, а после сборки выставьте регулировку по требованиям мопеда.

Установка

Перед установкой очистите посадочную область и проверьте шлицы вала на повреждения. Звезда должна занимать штатное положение без перекоса, а цепная линия — совпадать с задней звездой. Стопорное кольцо устанавливают в предназначенную для него канавку и проверяют по всей окружности. После фиксации убедитесь, что механизм свободного хода вращается и блокируется в соответствующих направлениях без заеданий.

После окончательной сборки прокрутите привод вручную и проконтролируйте равномерность хода цепи. Не допускаются боковое биение, касание соседних деталей и выход цепи на край зубьев. Первую проверку натяжения полезно выполнить повторно после непродолжительной поездки, поскольку положение компонентов привода должно оставаться стабильным.

Основные характеристики

• назначение — передняя ведущая звезда цепного привода;
• применение — мопеды семейства Delta при совпадении посадки;
• типоразмер цепи — 428;
• число зубьев — 14T;
• исполнение — со встроенным механизмом свободного хода;
• фиксация — стопорным кольцом.

Эта версия подходит для ремонта привода, в котором штатно применяется передняя звезда 428-14T с центральным механизмом свободного хода. Точное сравнение со снятой деталью до установки помогает исключить различия между модификациями Delta и сохранить правильное положение цепи.
