Демпфер заднего колеса Zongshen ZS125J с подшипником

Демпфер заднего колеса Zongshen ZS125J с подшипником

Деталь предназначена для заднего колеса мотоцикла Zongshen ZS125J и служит связующим звеном между ступицей и держателем ведомой звезды. Она участвует в передаче крутящего момента от цепного привода к колесу, а вместе с демпфирующими вставками ступицы помогает смягчать толчки, возникающие при трогании, переключении передач, ускорении и закрытии газа. Исправное соединение уменьшает резкость передачи нагрузки и сохраняет более четкий отклик привода.

Конструкция и место установки

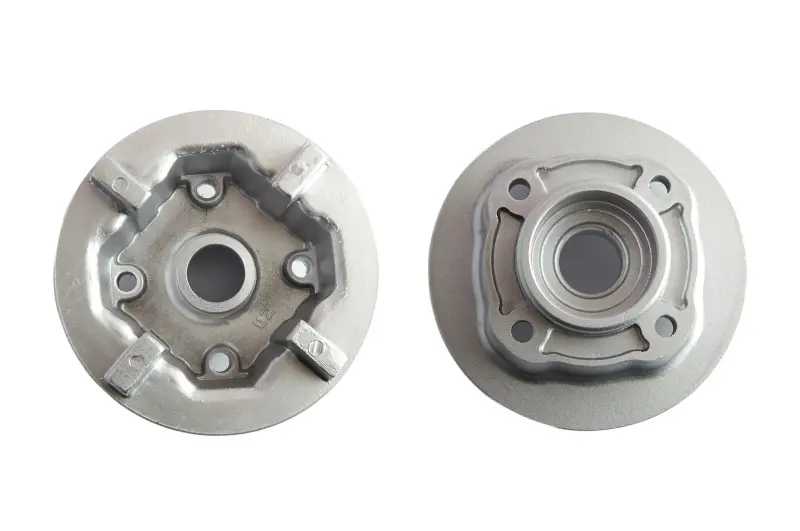

Демпфер выполнен в виде круглого металлического держателя с центральным подшипником. На корпусе предусмотрены четыре точки крепления ведомой звезды, а профиль обратной стороны входит в соответствующую часть ступицы. Подшипник поддерживает держатель на оси заднего колеса и позволяет ему работать соосно со ступицей. Такая конструкция рассчитана на установку в колесо соответствующего исполнения ZS125J; сама принадлежность мотоцикла к классу 125 см³ еще не подтверждает совпадение посадочных мест.

В демпферной системе держатель звезды и ступица взаимодействуют через упругие вставки. Когда на цепи резко меняется усилие, вставки частично принимают импульс, а затем передают вращение колесу. Это помогает сделать набор и сброс тяги менее дерганым, снизить ударные нагрузки на цепь, звезды и детали трансмиссии. Представленная металлическая деталь не заменяет резиновые вставки: при ремонте состояние всех компонентов соединения проверяют отдельно.

Что проверить при подборе

• Модель мотоцикла: основное применение позиции — Zongshen ZS125J.
• Исполнение заднего колеса: сравните тип ступицы и форму посадочного гнезда со снятой деталью.
• Геометрия корпуса: должны совпадать наружный профиль, расположение четырех крепежных точек и высота посадки звезды.
• Центральная часть: сопоставьте внутренний диаметр под ось, размеры подшипника, положение втулок и сальника.
• Ведомая звезда: проверьте диаметр расположения крепежа, вылет и линию цепи после сборки.
• Состав ремонта: заранее определите, нужны ли дополнительно звезда, распорная втулка, сальник, крепеж и демпфирующие вставки.

Подбирать деталь только по внешнему сходству или объему двигателя не следует. У родственных модификаций могут различаться колесо, ступица, подшипник и положение звезды. Надежнее снять старый держатель, очистить его и последовательно сопоставить все посадочные поверхности. Если прежняя деталь отсутствует, ориентируйтесь на устройство конкретного заднего колеса и технические данные мотоцикла, а не на общее обозначение семейства.

Когда требуется проверка и замена

Поводом для обслуживания становятся увеличенный поворотный люфт между звездой и колесом, запаздывание реакции при открытии или закрытии газа, рывки после выбора передачи, стук со стороны ступицы либо неравномерное положение держателя. Подобные признаки не указывают только на одну неисправность: одновременно осматривают демпфирующие вставки, подшипник, втулки, крепеж звезды, цепь и обе звезды. Подшипник должен вращаться плавно, без заеданий, шума и ощутимого поперечного люфта, а корпус — не иметь деформаций и поврежденных посадочных зон.

Рекомендации по установке

Монтаж выполняют после снятия заднего колеса. Посадочное гнездо ступицы очищают, проверяют упругие вставки и убеждаются, что держатель входит на место без перекоса. Подшипник, втулки и сальник устанавливают в правильной последовательности для ZS125J. После крепления звезды необходимо проверить соосность цепи, ее натяжение, свободное вращение колеса и отсутствие постороннего люфта. Моменты затяжки оси и крепежа выбирают по руководству обслуживания конкретного мотоцикла. После короткой контрольной поездки соединения и натяжение цепи проверяют повторно.
