Стаканы передней вилки ИЖ, пара

Стаканы передней вилки для мотоциклов ИЖ

Парные стаканы предназначены для ремонта передней телескопической вилки мотоциклов ИЖ Планета и ИЖ Юпитер. Детали устанавливаются на обе стороны вилки и участвуют в посадке, фиксации и уплотнении сопряжённых компонентов. Такой комплект выбирают при восстановлении подвески, когда старые стаканы деформированы, повреждены коррозией, имеют изношенную резьбу или уже не обеспечивают правильную посадку деталей.

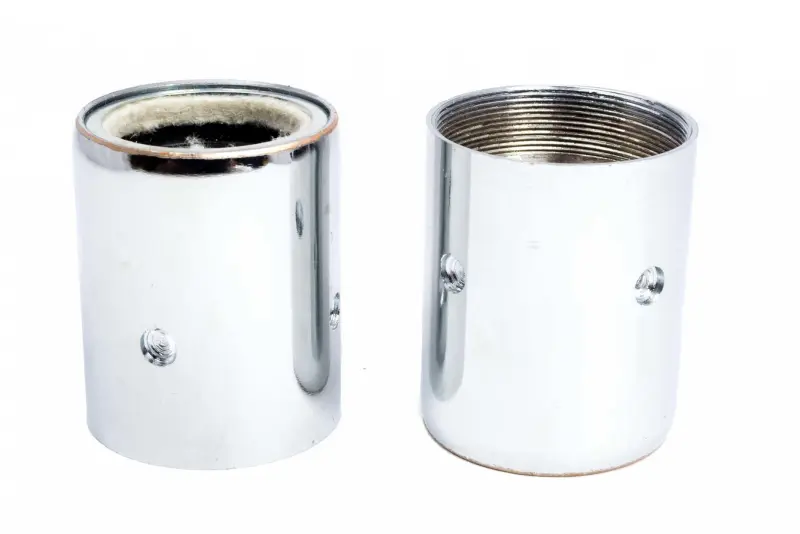

Комплект состоит из двух цилиндрических стаканов с блестящей металлической поверхностью. Конструкция каждого стакана включает внутреннюю резьбу, торцевую кольцевую вставку и боковые отверстия. Парная комплектация позволяет обслужить левую и правую стороны вилки одновременно, не оставляя на мотоцикле детали с разной степенью износа.

Назначение и конструкция

Стаканы работают в составе передней вилки, поэтому их состояние непосредственно связано с точностью сборки сопряжённых деталей. Ровный цилиндрический корпус должен садиться без перекоса, резьба — соединяться без заедания, а торцевая вставка — сохранять правильное положение по отношению к перу вилки. Деформированная кромка, овальность корпуса или повреждение резьбовой части мешают нормальной сборке и могут сопровождаться люфтом, стуком либо следами утечки в зоне соединения.

• Комплектация: два стакана для обслуживания обеих сторон передней вилки.
• Применение: передняя подвеска мотоциклов семейства ИЖ.
• Подтверждённая совместимость: модели ИЖ Планета и ИЖ Юпитер с соответствующей конструкцией вилки.
• Форма: цилиндрический корпус с внутренним резьбовым участком.
• Внешнее исполнение: гладкая блестящая поверхность металлического цвета.

Как проверить совместимость

Перед заказом необходимо определить модель и модификацию мотоцикла, а затем сопоставить новые стаканы со снятыми деталями. Одного общего обозначения ИЖ недостаточно, если вилка ранее менялась, ремонтировалась или собрана из компонентов разных выпусков. Сравните наружный диаметр корпуса, общую высоту, диаметр и шаг внутренней резьбы, расположение боковых отверстий, форму кромок и размеры торцевой вставки. Все точки крепления и посадочные поверхности должны совпадать без доработки.

Особое внимание уделите состоянию перьев и сопряжённых резьбовых деталей. Новый стакан не устранит люфт, вызванный износом других компонентов вилки, и не исправит повреждённую посадочную поверхность. Если старые детали имеют неравномерные следы контакта, перед сборкой следует проверить прямолинейность и взаимное положение компонентов передней подвески. Для вилки неизвестного происхождения подбор выполняют только по фактическим размерам и конструкции снятого образца.

Когда требуется замена

Основанием для замены служат трещины, вмятины, выраженная коррозия, сорванные или замятые витки резьбы, повреждённые кромки, деформация цилиндрической части и заметный люфт в соединении. Также стаканы проверяют при появлении стука на неровностях, перекосе деталей вилки или следах утечки возле торцевой части. Причину неисправности следует оценивать комплексно: вместе со стаканами осматривают перья, втулки, уплотнения, резьбовые соединения и посадочные места.

Рекомендации по установке

Монтаж выполняют на очищенной и разобранной вилке. Перед установкой удаляют загрязнения и остатки старого смазочного материала, проверяют резьбу и убеждаются, что цилиндрические поверхности не имеют задиров. Стаканы сначала совмещают с резьбой вручную: соединение должно заходить ровно, без перекоса и чрезмерного усилия. Способ смазки, порядок сборки и усилие затяжки выбирают по руководству для конкретной модификации мотоцикла.

После сборки обе стороны вилки должны перемещаться согласованно и без закусывания. До эксплуатации проверяют отсутствие люфта, правильность крепления, симметричность установки и состояние соединений. Парный комплект подходит для планового восстановления передней вилки ИЖ Планета или ИЖ Юпитер, если размеры, резьба и остальные посадочные признаки совпадают со штатными деталями конкретного мотоцикла.
