Рычаг выключения сцепления на КПП МТ, Днепр

Рычаг выключения сцепления на КПП МТ, Днепр

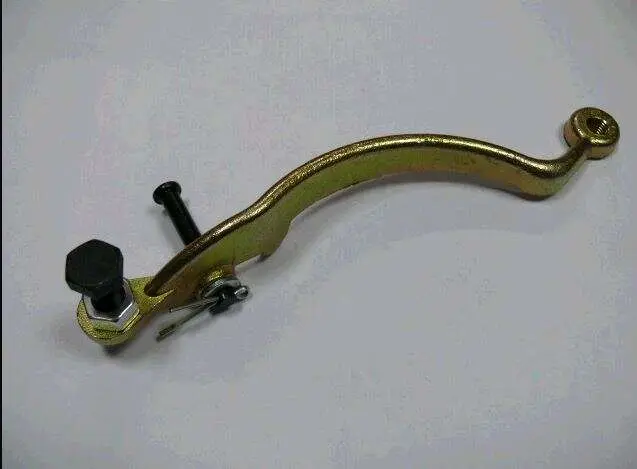

Наружный рычаг предназначен для механизма выключения сцепления мотоциклов семейства МТ и Днепр. Деталь устанавливается на коробке передач и преобразует натяжение троса в перемещение ползуна, упорного подшипника, наконечника и штока выключения сцепления. Это не ручка на руле и не деталь пакета дисков: рычаг работает снаружи КПП и связывает привод управления с расположенными внутри коробки деталями выжимного механизма.

Конструкция имеет длинное изогнутое плечо с проушиной на конце, посадочную часть для установки на ось и регулировочный упор в области основания. Изогнутая форма определяет положение детали относительно корпуса коробки и направление приложения усилия. При подборе особенно важно сохранить штатную геометрию: даже похожий рычаг с другим изгибом, расположением проушины или посадки может неправильно взаимодействовать с тросом, ползуном и регулировочными деталями.

Как рычаг работает в механизме

При использовании ручного привода трос воздействует на наружный конец рычага. Рычаг поворачивается на оси и через ползун, упорный подшипник и наконечник перемещает шток, который выключает сцепление. В коробках Днепр с механизмом принудительного выключения при переключении передач на тот же наружный рычаг через промежуточный шток и регулировочный болт передается усилие от механизма переключения. Поэтому состояние рычага и точность регулировки влияют и на работу ручного привода, и на согласованность механизма выключения сцепления при переключении.

Что проверить при выборе

• Модель коробки передач. Назначение позиции — КПП мотоциклов МТ и Днепр. Перед заказом следует определить установленную модификацию коробки, особенно если агрегат ранее заменяли или ремонтировали.
• Форму старой детали. Сравните направление изгиба, длину и ориентацию плеча, положение концевой проушины и основания. Проверять нужно сам демонтированный рычаг, а не только модель мотоцикла.
• Посадку на ось. Сопоставьте устройство шарнира, отверстия и способ фиксации. В установленном положении рычаг должен свободно поворачиваться без перекоса и заедания.
• Точки взаимодействия. Проверьте расположение крепления троса, регулировочного упора и зоны контакта с ползуном. Эти участки должны соответствовать деталям конкретной КПП.

Когда требуется замена

Основанием для замены служат деформация плеча, трещины, повреждение проушины, износ посадки на оси или контактной зоны, а также чрезмерный боковой люфт. Такие дефекты меняют ход привода и затрудняют правильную регулировку. Если сцепление выключается не полностью, рычаг свободно болтается либо ход ручки заметно изменился, одновременно осмотрите ось, трос, регулировочные детали, ползун, упорный подшипник, наконечник и шток. Установка нового рычага не устранит неисправность других частей механизма.
