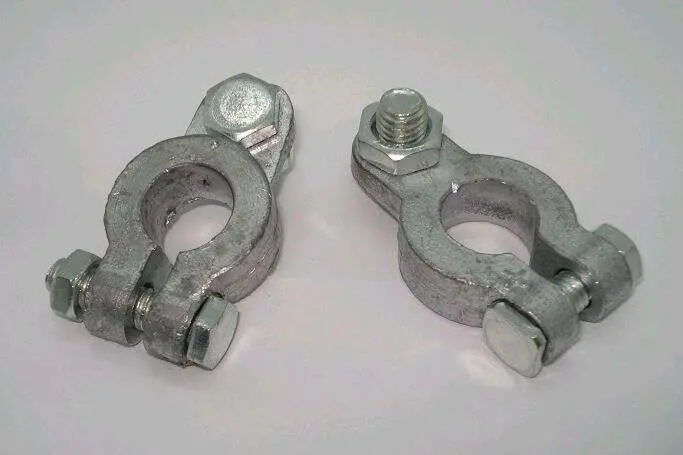

Комплект аккумуляторных клемм 16 мм для мотоблоков 190N/195N (12/15 л.с.) TD

Аккумуляторные клеммы для мотоблоков 190N/195N

Комплект предназначен для подключения аккумулятора на мотоблоках с двигателями 190N и 195N, для которых в обозначении детали указана мощность 12/15 л.с. В пару входят две клеммы для соединения аккумуляторных выводов с силовыми кабелями техники. Размер d 16 мм служит основным ориентиром при подборе по диаметру посадки, а обозначение TD помогает отличить эту модификацию от внешне похожих вариантов.

Назначение и конструкция

Каждая клемма выполнена в виде разрезного кольцевого зажима. После установки на вывод аккумулятора зажим стягивается поперечным болтом, благодаря чему клемму можно надежно зафиксировать без свободного перемещения. Для присоединения кабельного наконечника предусмотрен отдельный резьбовой болт с гайкой. Такая компоновка разделяет две операции: кольцевая часть удерживает клемму на аккумуляторе, а резьбовое соединение закрепляет силовой провод.

Клеммы применяют при замене изношенных, деформированных или плохо удерживающихся аккумуляторных зажимов. Поводом для ремонта могут быть трещины корпуса, повреждение резьбы, ослабление посадки, заметное окисление контактных поверхностей либо нагрев соединения во время запуска двигателя. Исправное и правильно затянутое соединение особенно важно для стартовой системы: при включении электростартера через клеммы проходит ток от аккумулятора к оборудованию мотоблока.

Что проверить перед выбором

• Применяемость: комплект заявлен для мотоблоков с двигателями 190N/195N и обозначением мощности 12/15 л.с.
• Посадочный размер: указан диаметр d 16 мм; его необходимо сопоставить с размером аккумуляторного вывода и старой клеммы.
• Полярность: перед монтажом определите положительный и отрицательный выводы аккумулятора и не меняйте кабели местами.
• Способ крепления провода: кабель должен иметь наконечник, подходящий для установки на отдельный резьбовой болт клеммы.
• Габариты: сравните форму, направление кабеля и свободное пространство возле корпуса аккумулятора, чтобы болты и провод не упирались в соседние детали.
• Состояние проводки: наконечники кабелей должны быть целыми, без ослабления, сильного окисления и поврежденной изоляции рядом с местом соединения.

Обозначения 190N/195N и 12/15 л.с. относятся к применяемости детали на технике, но не заменяют проверку аккумулятора. На мотоблоке мог быть установлен другой аккумулятор или ранее переделано крепление проводов, поэтому решающими остаются диаметр вывода, форма зажима и способ присоединения кабельного наконечника.

Установка и проверка соединения

Монтаж выполняют при остановленном двигателе и отключенных потребителях. Сначала отсоединяют отрицательный кабель, затем положительный. Контактные поверхности аккумуляторных выводов и кабельных наконечников очищают от загрязнений и окисления. Клемму устанавливают ровно, без ударов и перекоса, после чего постепенно затягивают стяжной болт. Зажим не должен проворачиваться рукой, однако чрезмерное усилие способно деформировать клемму или вывод аккумулятора.

Кабельный наконечник надевают на предусмотренный резьбовой болт и фиксируют гайкой так, чтобы провод не был натянут и не касался подвижных либо сильно нагревающихся деталей. При обратном подключении сначала присоединяют положительную сторону, затем отрицательную. После установки проверяют неподвижность обеих клемм, положение кабелей и отсутствие контакта крепежа с корпусом техники.

Основные характеристики

• тип детали: аккумуляторные клеммы;
• назначение: подключение силовых кабелей к выводам аккумулятора;
• количество: пара;
• применяемость: мотоблоки 190N/195N;
• обозначение мощности техники: 12/15 л.с.;
• указанный размер: d 16 мм;
• исполнение: TD;
• крепление на выводе: разрезной зажим со стяжным болтом;
• присоединение кабеля: отдельный резьбовой болт с гайкой.

Комплект подходит для планового восстановления аккумуляторного подключения или ремонта после повреждения штатных зажимов. Перед заказом достаточно последовательно сверить модель двигателя, диаметр посадки, конструкцию кабельных наконечников и расположение проводов — эти параметры позволяют избежать ошибки при выборе внешне похожих клемм.
