Переключатель света для мототрактора TD

Переключатель света для мототрактора TD

Переключатель предназначен для ручного управления освещением мототрактора TD. Он устанавливается на панели и позволяет водителю выбирать режим света вытягиванием рукоятки. Такая деталь нужна при восстановлении штатного управления фарами, замене механически поврежденного переключателя или устранении неисправности, из-за которой освещение включается нестабильно либо не реагирует на положение рукоятки.

Конструкция и назначение

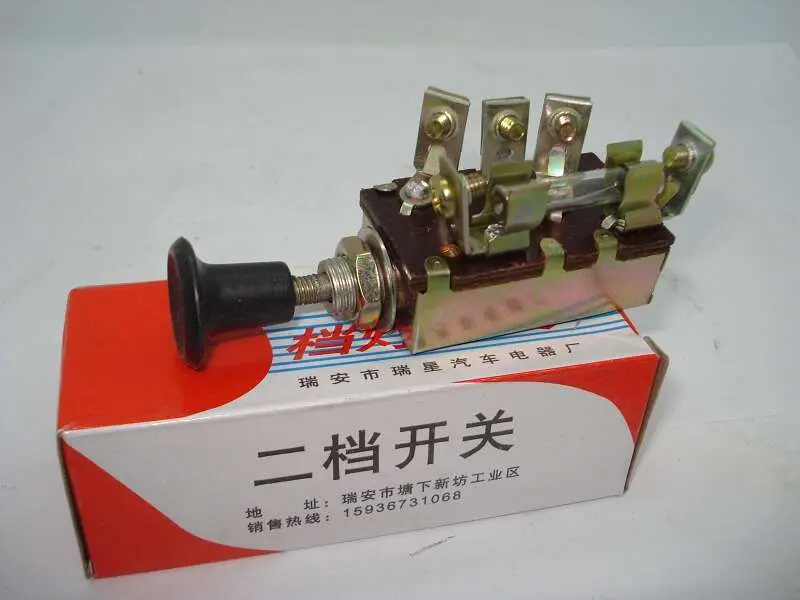

Переключатель выполнен в виде открытого контактного механизма с вытяжным штоком и черной рукояткой. Резьбовая втулка с крепежными гайками предназначена для установки через отверстие в панели: рукоятка остается со стороны водителя, а контактная часть и проводка располагаются с обратной стороны. Для присоединения проводов предусмотрены плоские контактные выводы.

Механизм имеет две рабочие ступени переключения. При перемещении рукоятки меняется состояние контактных групп, отвечающих за выбранный режим освещения. Переключатель управляет светом непосредственно механическим движением штока и подходит для ремонта техники, где использована такая же схема управления, конфигурация выводов и панельное крепление.

Как правильно подобрать деталь

Обозначение TD указывает назначение товара, однако перед покупкой необходимо сравнить переключатель со штатной деталью конкретной модификации мототрактора. Внешне похожие переключатели могут различаться ходом штока, расположением контактов и способом распределения проводов. Основными критериями выбора являются:

• вытяжной способ управления и две рабочие ступени;
• форма корпуса и расположение контактного механизма;
• резьбовое крепление через панель и доступная длина втулки;
• тип, количество и взаимное расположение выводов;
• последовательность замыкания контактов в каждом положении рукоятки;
• схема подключения штатного переключателя мототрактора.

Ориентироваться только на общий вид или назначение для света недостаточно. До демонтажа полезно проверить, какие приборы включаются в каждом положении старой рукоятки, и зафиксировать расположение проводов. Если прежняя деталь частично разрушена, соответствие определяют по схеме техники и проверке контактов измерительным прибором. Значения допустимого напряжения и тока для этой позиции не заявлены, поэтому их следует сверить с параметрами штатной системы освещения.

Установка и проверка

Перед работой отключают аккумулятор мототрактора. Провода рекомендуется пометить до снятия старого переключателя, чтобы сохранить их назначение. Новую деталь вставляют в подготовленное отверстие панели и фиксируют гайками без перекоса втулки. Контактный механизм с обратной стороны не должен упираться в соседние детали, а провода не должны натягиваться при окончательной фиксации.

Выводы подключают по штатной схеме, а не только по их расположению. Одновременно стоит проверить состояние клемм: ослабленные, загрязненные или поврежденные соединения способны вызывать перебои даже при исправном переключателе. После подключения аккумулятора последовательно проверяют исходное положение и обе ступени, контролируя включение предусмотренных световых приборов. При нагреве контактов, запахе изоляции или искрении эксплуатацию прекращают и проверяют правильность соединений и нагрузку.

Когда необходима замена

Замена актуальна, если рукоятка перестала фиксироваться, шток заедает, корпус или крепление повреждены, контакты заметно подгорели либо свет пропадает при движении переключателя. Новый переключатель возвращает привычное управление освещением при условии полного совпадения крепления, выводов и схемы коммутации. Тщательное сравнение со снятой деталью до установки помогает избежать переделки панели и ошибок при подключении.
