Реле указателей поворота TD для мотоблоков 190N/195N и мототракторов

Реле указателей поворота TD для мотоблоков 190N/195N и мототракторов

Реле управляет прерывистой работой указателей поворота на мотоблоке или мототракторе. После включения соответствующего направления оно периодически подает питание на сигнальные лампы, благодаря чему они не горят постоянно, а мигают. Деталь предназначена для техники, в которой предусмотрены указатели поворота, и подбирается для исполнения 190N/195N с учетом фактической схемы подключения.

Назначение и конструкция

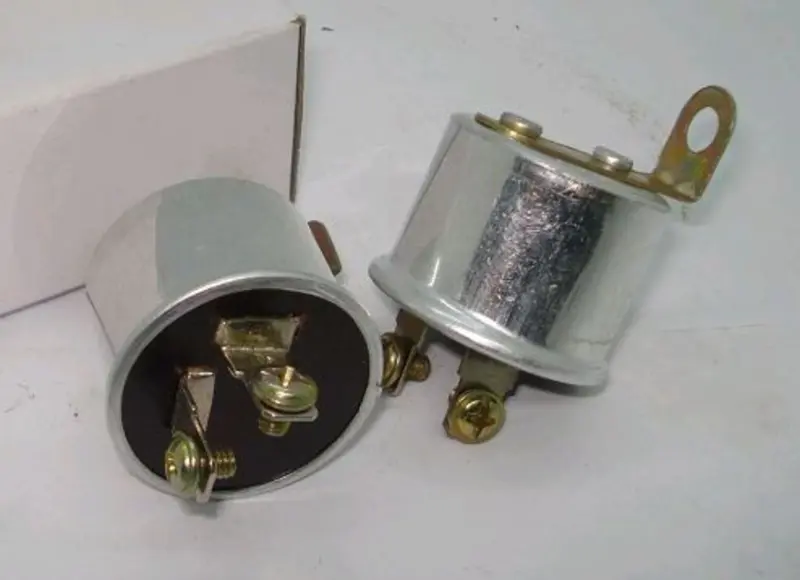

Модель выполнена в цилиндрическом корпусе и снабжена отдельным крепежным ушком с отверстием. Такое исполнение позволяет зафиксировать реле на предусмотренном месте техники, не оставляя его свободно висеть на проводах. Для подключения предусмотрены две винтовые контактные клеммы. Перед заказом следует сопоставить их количество и расположение с ранее установленной деталью.

Исправное реле формирует повторяющиеся циклы включения и выключения ламп после перевода переключателя поворотов в рабочее положение. Замена может потребоваться, если указатели перестали мигать, начали гореть непрерывно либо включаются нестабильно. Однако похожие признаки возникают также при неисправных лампах, плохом контакте, повреждении проводки или переключателя, поэтому перед монтажом новой детали полезно проверить всю систему указателей.

Что проверить при подборе

• Назначение: требуется именно прерыватель указателей поворота, а не реле электростартера или регулятор другого типа.
• Применяемость: товар заявлен для мотоблоков 190N/195N и мототракторов; обозначение двигателя само по себе не подтверждает одинаковую проводку у каждой модификации техники.
• Подключение: у этой модели две винтовые клеммы. Сверьте число контактов, их расположение и способ присоединения проводов со старым реле.
• Крепление: сравните цилиндрическую форму корпуса, положение ушка, диаметр монтажного отверстия и свободное место в точке установки.
• Параметры системы: до подключения уточните штатное напряжение бортовой сети и нагрузку установленных ламп по документации техники либо характеристикам демонтированной детали.

Установка и проверка

Работы выполняют при отключенном питании техники. Перед снятием прежнего реле стоит зафиксировать расположение проводов, чтобы не перепутать контакты при сборке. Клеммы должны быть чистыми, а соединения — надежно затянутыми без повреждения резьбы. Корпус закрепляют за штатное ушко так, чтобы провода не натягивались, не касались подвижных деталей и не перегибались возле наконечников.

После установки последовательно проверяют левое и правое направление. Лампы соответствующей стороны должны включаться и выключаться повторяющимися циклами, а соединения не должны самопроизвольно ослабляться. Если мигание отсутствует или остается нестабильным, необходимо проверить состояние ламп, контактов, переключателя, проводки и соответствие реле параметрам конкретной системы.

Для уверенного выбора сравнивайте новую деталь со старой сразу по нескольким признакам: назначению, числу клемм, конфигурации крепления и параметрам питания. Такой подход особенно важен для мототракторов и мотоблоков, выпускавшихся в разных модификациях даже при одинаковых обозначениях 190N или 195N.
