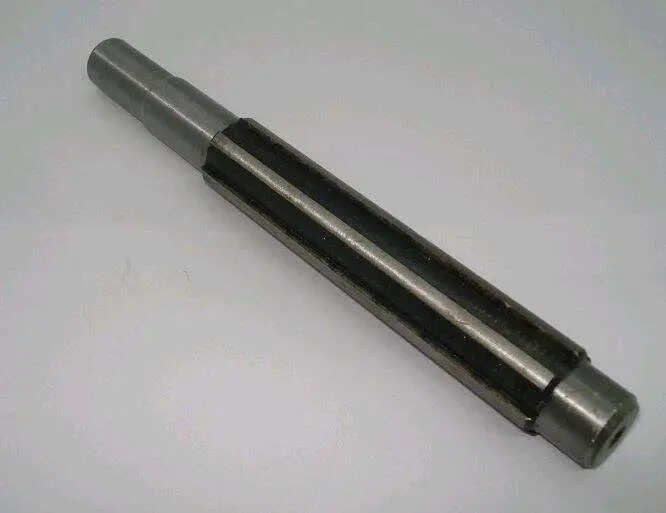

Вал привода переходного редуктора L-203 мм, Z-6 TD

Вал привода переходного редуктора L-203 мм, Z-6 TD

Вал предназначен для передачи вращения в переходном редукторе малой сельскохозяйственной техники. Деталь соединяет сопряженные части привода и работает вместе со шлицевым соединением, посадочными местами, подшипником и звездочкой. Исполнение Z-6 имеет шесть шлицов, а обозначение L-203 помогает отличить эту версию от валов другой длины и конфигурации.

Ступенчатая форма объединяет несколько функциональных участков: шлицевой конец, цилиндрические посадочные поверхности, место под звездочку и продольный паз под шпонку. Такая конфигурация требует точного совпадения со старой деталью. Даже небольшое различие в диаметре посадки, количестве шлицов или расположении паза может помешать сборке либо вызвать неправильную работу привода.

Основные параметры

• Тип детали: вал привода переходного редуктора.
• Обозначение исполнения: L-203, Z-6, TD.
• Количество шлицов: 6.
• Диаметр участка под звездочку: 18 мм.
• Диаметр посадки под подшипник: 20 мм.
• Диаметр шлицевой части: 25 мм.
• Ширина паза под шпонку: 6 мм.
• Размер внутренней резьбы: 5,5 мм.

Как правильно подобрать вал

Подбор начинают не только с общего назначения детали. Сначала сравнивают число и профиль шлицов, затем диаметры цилиндрических участков, конфигурацию концов и положение паза под шпонку. Отдельно проверяют участок под подшипник и место установки звездочки. Все эти точки должны соответствовать сопряженным деталям редуктора без принудительной подгонки.

Обозначение L-203 следует рассматривать вместе с остальными параметрами, поскольку у внешне близких валов могут отличаться общая длина, длина отдельных ступеней и расстояние между посадочными поверхностями. Перед заказом полезно снять старый вал, очистить его от загрязнений и выполнить замеры штангенциркулем. Если старая деталь деформирована или имеет сильно изношенные торцы, размеры лучше сверять также по корпусу редуктора, подшипнику, звездочке и другим сохранившимся сопряженным деталям.

Замена и установка

Причиной замены могут стать поврежденные шлицы, выработка посадки под подшипник, деформация вала, разбитый шпоночный паз или люфт, появившийся в соединении. Одновременно с разборкой редуктора проверяют состояние подшипника, шпонки, звездочки, уплотнений и ответных шлицов. Установка нового вала при заметном износе соседних деталей не устраняет причину люфта и может ускорить повторное появление неисправности.

Перед сборкой посадочные поверхности очищают, а заусенцы и остатки старой смазки удаляют. Подшипник должен устанавливаться на предназначенный для него участок без перекоса; ударную нагрузку по шлицам и резьбовому концу применять не следует. Шпонку подбирают по пазу и сопряженной детали, не заменяя ее случайной заготовкой неподходящего размера. Смазку, порядок сборки и регулировку зазоров выполняют по требованиям редуктора, в который устанавливается вал.

После монтажа вал проворачивают вручную и проверяют плавность движения, отсутствие заедания, чрезмерного люфта и контакта вращающихся частей с корпусом. Затем контролируют фиксацию звездочки и других установленных деталей. Такой порядок помогает убедиться, что шестишлицевое соединение, подшипниковая посадка и шпоночный участок собраны правильно и привод готов к работе под нагрузкой.
