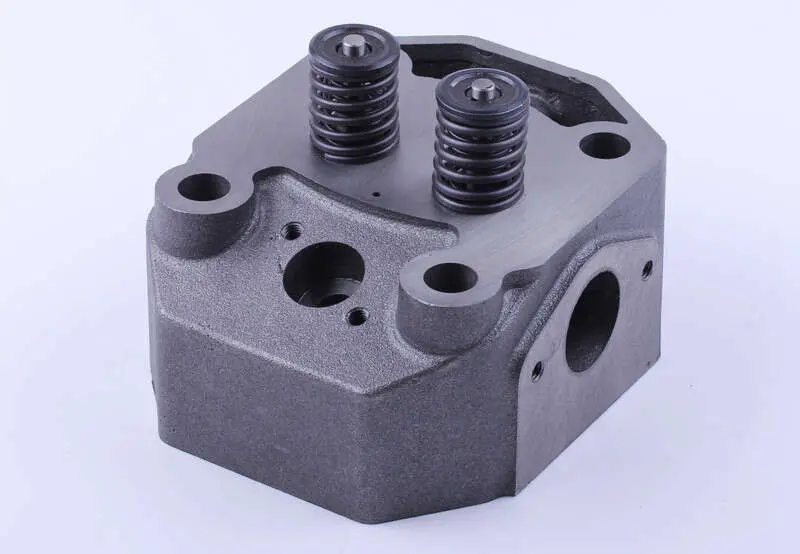

Головка цилиндра 195N 12 л.с. в сборе под форсунку 21 мм TD

Головка цилиндра для дизельного двигателя 195N

Головка цилиндра TD предназначена для ремонта дизельного двигателя 195N мощностью 12 л.с., применяемого на мотоблоках и мототракторах с водяным охлаждением. Исполнение рассчитано на установку форсунки с посадочным размером 21 мм. Деталь поставляется в сборе с клапанным механизмом, поэтому подходит для замены головки с поврежденным корпусом, изношенными седлами или направляющими и других случаев, когда восстановление прежней детали нецелесообразно.

Головка закрывает цилиндр сверху и участвует в образовании камеры сгорания. В ее корпусе размещены впускной и выпускной каналы, посадочное место форсунки и клапанный механизм с двумя пружинами. От состояния сопрягаемой плоскости, клапанов и их седел зависят герметичность камеры, сохранение компрессии и нормальный газообмен. Поэтому эту деталь выбирают не только по внешней форме: решающее значение имеют модель двигателя, исполнение системы охлаждения, геометрия крепления и размер места под форсунку.

Что учесть при подборе

• Модель двигателя: головка рассчитана на дизель 195N номинальной мощностью 12 л.с. Обозначение двигателя следует сверять с техническими данными установленного мотора.
• Форсунка: требуется исполнение с посадочным размером 21 мм. Этот параметр особенно важен, поскольку головки одной серии могут различаться вариантом посадки топливной аппаратуры.
• Охлаждение: деталь применяется на двигателях 195N с водяным охлаждением. Перед заказом сравнивают расположение и форму каналов охлаждающей жидкости.
• Крепление и каналы: необходимо сопоставить межцентровые расстояния крепежных отверстий, контур нижней плоскости, расположение впускного и выпускного окон, а также места присоединения навесных деталей.
• Исполнение в сборе: головка оснащена клапанным механизмом. При этом прокладки, крепеж, форсунку, коромысла и другие сопряженные детали подбирают по фактической конфигурации ремонтируемого двигателя и согласованной комплектности заказа.

Когда требуется замена

Диагностика головки необходима при снижении компрессии, прорыве газов через стык с цилиндром, нарушении герметичности клапанов, появлении трещин или деформации привалочной плоскости. Причину неисправности определяют после разборки и дефектовки: похожие симптомы могут быть связаны также с прокладкой, форсункой, поршневой группой или настройкой клапанов. Установка исправной головки не заменяет проверку остальных сопряженных деталей.

Перед монтажом очищают посадочную поверхность цилиндра и убеждаются, что на ней нет нагара, остатков прежней прокладки и повреждений. Новую головку проверяют на отсутствие транспортировочных загрязнений, затем контролируют состояние клапанного механизма и соответствие всех соединений. Крепеж затягивают равномерно в последовательности и с моментом, предусмотренными руководством конкретного двигателя 195N. Произвольная затяжка способна вызвать перекос корпуса и нарушение уплотнения.

Проверка после установки

После монтажа регулируют клапанные зазоры по требованиям изготовителя двигателя, присоединяют впускной и выпускной тракты, устанавливают подходящую форсунку и восстанавливают контур охлаждения. До запуска проверяют герметичность соединений и свободную работу клапанного механизма. После первого прогрева полезно повторно проконтролировать зазоры, отсутствие утечек охлаждающей жидкости и состояние стыка головки с цилиндром.

Эта головка подходит для ремонта только при одновременном совпадении серии 195N, мощности 12 л.с., водяного охлаждения, посадки форсунки 21 мм и присоединительной геометрии. Сравнение со снятой деталью по всем монтажным точкам помогает исключить ошибку между внешне близкими модификациями и подготовить двигатель к корректной сборке.
