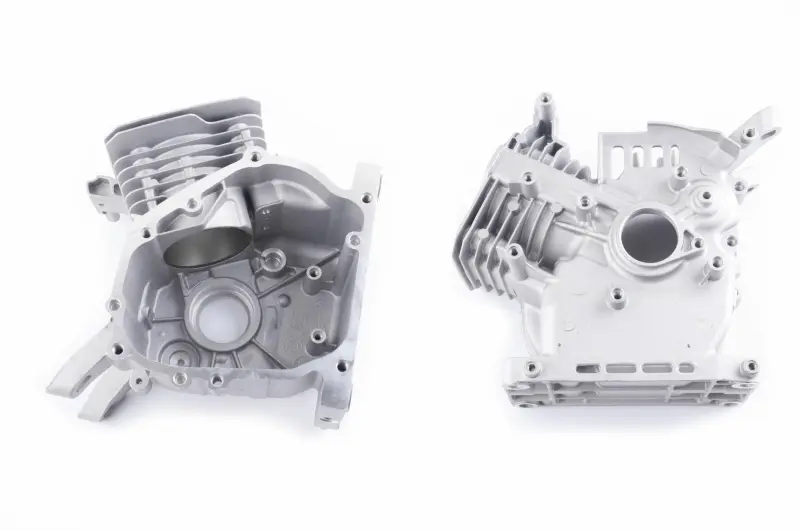

Блок двигателя 168F 6,5 л.с., цилиндр 68 мм, TD

Блок двигателя 168F 6,5 л.с. с цилиндром 68 мм TD

Блок предназначен для ремонта одноцилиндрового бензинового двигателя 168F мощностью 6,5 л.с., применяемого на мотоблоках и бензогенераторах. Это основная корпусная деталь мотора: в ней расположен цилиндр, предусмотрена полость картера и выполнены посадочные места для сопряженных компонентов. Деталь выбирают при восстановлении двигателя, когда состояние прежнего корпуса не позволяет ограничиться заменой поршневой группы, подшипников, уплотнений или крепежа.

Исполнение рассчитано на цилиндр диаметром 68 мм. Для двигателя семейства 168F также характерны ход поршня 54 мм, четырехтактная схема, воздушное охлаждение и рабочий объем 196 см³. Ребра вокруг цилиндра увеличивают площадь теплообмена с воздушным потоком, а корпус объединяет цилиндровую часть с картером. Обозначение TD относится к исполнению этой товарной позиции и должно учитываться вместе с моделью двигателя и геометрией снятого блока.

Что проверить при подборе

Обозначение 168F и мощность 6,5 л.с. помогают определить семейство мотора, однако для корпусной детали этого недостаточно. До заказа необходимо сопоставить старый блок с приобретаемой деталью по цилиндру, расположению отверстий и общей конфигурации. Особенно внимательно проверяют стороны установки крышки картера, головки цилиндра и навесных деталей.

• Модель двигателя: 168F.
• Тип двигателя: бензиновый, одноцилиндровый, четырехтактный.
• Охлаждение: воздушное.
• Номинальная мощность: 6,5 л.с.
• Диаметр цилиндра: 68 мм.
• Ход поршня семейства 168F: 54 мм.
• Рабочий объем двигателя: 196 см³.
• Назначение: ремонт двигателей мотоблоков и бензогенераторов соответствующего типа.

При сравнении со снятым корпусом нужно проверить форму картера, расположение и количество крепежных отверстий, посадочные поверхности крышки и головки, места установки коленчатого и распределительного валов, а также точки крепления навесных деталей. Различия хотя бы в одном из этих участков могут потребовать другое исполнение блока. Название техники само по себе не заменяет проверку модели установленного двигателя: на одной модели мотоблока могут встречаться разные силовые агрегаты.

Когда требуется замена блока

Основанием для замены могут быть трещины корпуса, повреждение резьбовых отверстий, деформация сопрягаемых плоскостей или износ цилиндра, который невозможно устранить в пределах допустимого ремонта. Решение принимают после разборки, очистки и измерения деталей. Одновременно оценивают поршень, кольца, коленчатый вал, подшипники, сальники, прокладки и крепеж: новый корпус не устраняет износ компонентов, устанавливаемых внутрь него.

Подготовка к установке

Монтаж блока связан с полной разборкой двигателя и переносом исправных деталей в новый корпус. Перед сборкой очищают посадочные поверхности и внутренние полости, проверяют резьбы и отсутствие транспортировочных загрязнений, измеряют цилиндр и сопрягаемые детали. Прокладки и уплотнения подбирают для конкретной конфигурации двигателя, а крепеж затягивают в последовательности и с моментом, указанными в технической документации мотора.

После сборки проверяют свободное вращение механизма, правильность установки газораспределения и герметичность соединений. Такой блок подходит для капитального восстановления 168F при подтвержденном диаметре цилиндра 68 мм и совпадении всей присоединительной геометрии. Точная предварительная сверка уменьшает риск обнаружить несовпадение уже во время сборки.
