Сайлентблок маятника для мотоциклов МТ, Днепр

Сайлентблок маятника для МТ и Днепр

Деталь предназначена для установки в крепление маятника задней подвески мотоциклов семейства МТ и Днепр. Она образует упругое соединение между маятником и рамой: допускает предусмотренное конструкцией движение подвески, смягчает передачу толчков и вибраций, а также помогает удерживать соединение без избыточного бокового люфта. Исправное состояние этой опоры особенно важно для тяжелого мотоцикла, поскольку через крепление маятника постоянно передаются нагрузки от заднего колеса.

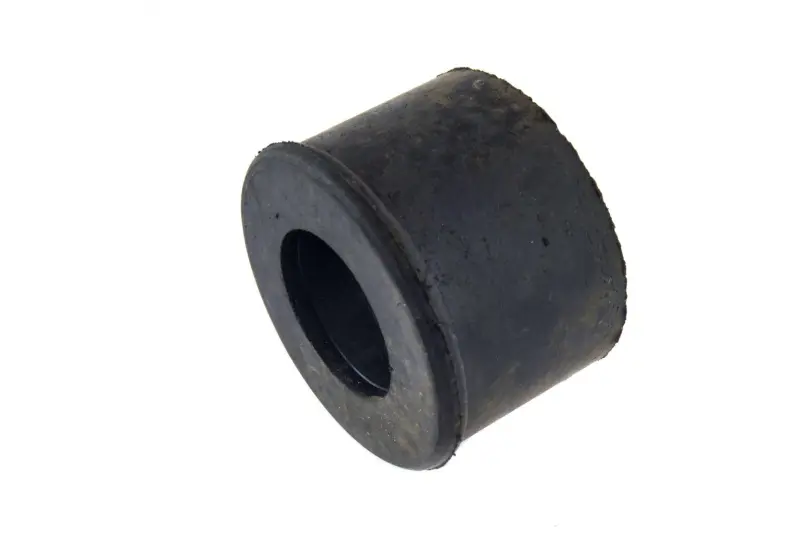

Конструкция выполнена в виде цилиндрической втулки с центральным отверстием и наружным буртиком. Эластичная часть воспринимает колебания и небольшие смещения соединенных деталей, а центральная зона служит для размещения крепежной оси или сопрягаемой втулки. Буртик ограничивает положение детали с одной стороны посадочного места. Такая форма требует аккуратной установки: сайлентблок должен входить ровно, без перекоса, надрывов кромки и повреждения поверхности.

Когда требуется проверка и замена

Осмотреть крепление маятника стоит при появлении стука в задней части мотоцикла, ощутимого поперечного перемещения маятника, ухудшении устойчивости или заметных трещинах и разрывах эластичной части. На износ также указывают отделение резины от втулки, деформация буртика и свободное перемещение деталей соединения. Схожие симптомы могут возникать из-за изношенной оси, разбитых посадочных мест или ослабленного крепежа, поэтому перед ремонтом необходимо проверить весь шарнир, а не только сам сайлентблок.

Что сверить при выборе

• Назначение: деталь должна устанавливаться именно в крепление маятника задней подвески МТ или Днепр.
• Геометрия: сравните наружный диаметр корпуса, диаметр центрального отверстия, общую ширину и размер буртика со снятой исправной по форме деталью.
• Посадочное место: проверьте состояние отверстия в маятнике и соответствие новой втулки фактической конструкции ремонтируемого мотоцикла.
• Крепление: ось должна соответствовать центральному отверстию и не иметь выработки, способной оставить люфт после сборки.
• Количество: заранее осмотрите все опоры маятника и определите необходимое число деталей по конструкции конкретного мотоцикла.

Для старой техники одного названия модели недостаточно: маятник, ось или посадочные места могли быть заменены во время предыдущих ремонтов. Самый надежный способ подбора — измерить снятый сайлентблок и место его установки. Особенно внимательно сопоставляют три размера: отверстие под ось, наружную посадочную поверхность и ширину корпуса. Буртик также должен располагаться с нужной стороны и не мешать окончательной сборке.

Рекомендации по установке

Перед монтажом маятник снимают и очищают посадочное отверстие от загрязнений, остатков старой резины и следов коррозии. Поверхность проверяют на овальность, задиры и трещины. Новую деталь устанавливают соосно подходящей оправкой, прикладывая усилие к предусмотренной посадочной части. Удары по краю буртика, перекос при запрессовке и применение инструмента с острыми кромками могут повредить резину еще до начала эксплуатации.

После сборки проверяют свободное движение маятника в предусмотренном направлении и отсутствие поперечного люфта. Крепеж затягивают по требованиям руководства для конкретной модификации мотоцикла; произвольно выбирать усилие затяжки не следует. Если посадочное отверстие разбито или ось имеет выраженную выработку, установка одной новой втулки не устранит причину стука — сначала потребуется восстановить сопрягаемые детали.

Практическая польза конструкции

• Эластичная часть смягчает передачу вибраций и ударных нагрузок между маятником и рамой, поддерживая более спокойную работу задней подвески.
• Цилиндрическая посадка с ограничительным буртиком помогает правильно расположить втулку в подготовленном отверстии при соблюдении размеров и направления монтажа.

Сайлентблок подходит для ремонта штатного крепления маятника мотоциклов МТ и Днепр при совпадении фактической геометрии. Тщательная проверка размеров, оси и посадочного места до установки позволяет избежать повторной разборки и вернуть соединению необходимую упругость без лишнего люфта.
