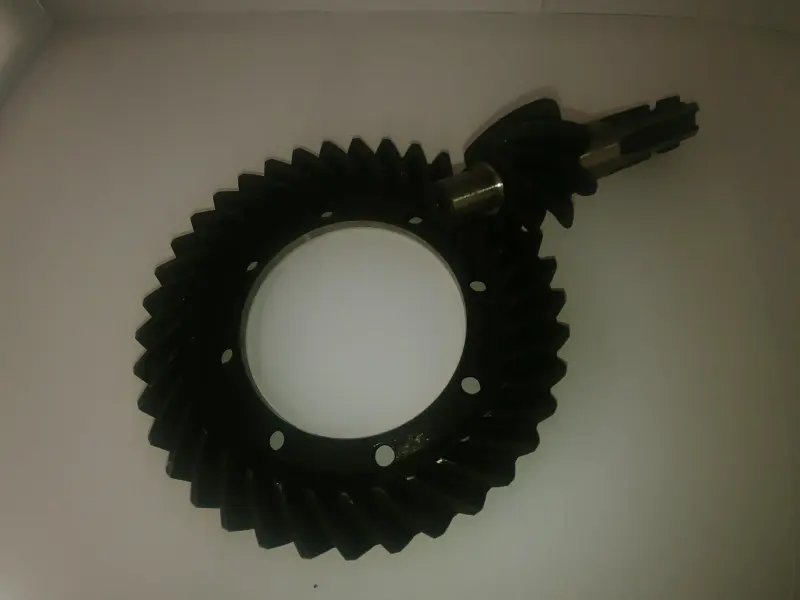

Коническая пара главной передачи, 8 зубьев, МТ/Урал (Киев)

Коническая пара главной передачи для МТ и Урал

Комплект предназначен для ремонта редуктора заднего моста мотоциклов МТ и Урал. Главная передача принимает вращение от карданного вала, передает его заднему колесу и одновременно изменяет направление и величину крутящего момента. В комплект входят взаимодействующие конические шестерни: ведущая шестерня с хвостовиком и крупное ведомое зубчатое колесо. Исполнение относится к варианту с восемью зубьями ведущей шестерни.

Обе детали постоянно работают в непосредственном зацеплении, поэтому состояние одной шестерни влияет на вторую. При разрушении или выраженном износе зубьев рекомендуется устанавливать именно согласованную пару, а не соединять новую шестерню с изношенной. Такой подход помогает получить правильное пятно контакта после регулировки и избежать ситуации, когда различия профиля и выработки вызывают повышенный шум или ускоряют повреждение зубьев.

Когда требуется замена

Поводом для разборки главной передачи могут быть посторонний гул под нагрузкой, заметный люфт, сильный нагрев корпуса редуктора либо рывки со стороны заднего привода. Эти симптомы не всегда указывают только на конические шестерни: перед установкой пары необходимо проверить подшипники, крепления, уплотнения и наличие масла. Комплект подлежит замене, если после разборки обнаружены сколы, трещины, деформация или существенная выработка зубьев.

Что проверить при подборе

• Тип главной передачи. Деталь выбирают для редуктора заднего моста мотоцикла МТ или Урал с соответствующей конструкцией конического зацепления.
• Количество зубьев. Предлагаемое исполнение имеет ведущую шестерню на 8 зубьев. Этот параметр нужно сверить со снятым комплектом, поскольку встречаются пары с другим числом зубьев.
• Обе шестерни. Сравните форму крупного зубчатого колеса, ведущую шестерню с хвостовиком, центральные посадочные участки и расположение крепежных отверстий.
• Версию редуктора. Обозначение «Киев» относится к исполнению позиции, однако перед покупкой следует ориентироваться на фактическую конструкцию установленной главной передачи, а не только на название модели мотоцикла.

Редукторы, изготовленные Киевским и Ирбитским мотозаводами, различаются в сборе, хотя часть деталей главной передачи у них взаимозаменяема. Поэтому совместимость конической пары следует определять по восьмизубой ведущей шестерне, геометрии ведомого колеса и посадочным местам снятых деталей. Особенно внимательно проверяют мотоциклы, которые ранее ремонтировались: установленный редуктор может отличаться от первоначального исполнения конкретной машины.

Установка и регулировка

Монтаж конической пары требует разборки редуктора и последующей настройки зацепления. При сборке контролируют состояние подшипников, регулировочных шайб, манжет и крепежа. Ведущая шестерня должна быть надежно зафиксирована от осевого перемещения, а положение ведомого колеса регулируется подбором шайб. После сборки проверяют боковой зазор и пятно контакта зубьев по всей окружности, плавность вращения, отсутствие закусывания и чрезмерного люфта.

Нельзя компенсировать изношенные подшипники одной лишь перестановкой регулировочных шайб: сначала устраняют причины смещения шестерен, затем настраивают новую пару. Перед вводом мотоцикла в эксплуатацию редуктор заполняют рекомендованным для конкретной модели маслом и проверяют герметичность соединений. После первых поездок полезно проконтролировать шум, нагрев корпуса и отсутствие подтеканий. Правильно подобранная и отрегулированная восьмизубая коническая пара восстанавливает штатную передачу вращения от кардана к заднему колесу без необходимости заменять редуктор целиком.
