Возвратная пружина тормозных колодок МТ/Днепр

Возвратная пружина тормозных колодок МТ/Днепр

Пружина предназначена для барабанного тормозного механизма мотоциклов МТ и Днепр. Она соединяет тормозные колодки и после отпускания тормоза стягивает их в исходное положение. Благодаря этому фрикционные поверхности отходят от внутренней поверхности барабана, а колесо освобождается после завершения торможения. Деталь подходит для ремонта механизма, в котором установлена пружина такой же формы и присоединительных размеров.

Назначение в барабанном тормозе

Во время торможения колодки разводятся и прижимаются к барабану. После снятия усилия именно возвратная пружина тянет их обратно. Ее состояние влияет на то, насколько уверенно колодки возвращаются на место и не остаются ли они прижатыми к барабану. Ослабленная, растянутая или поврежденная пружина может не обеспечить нормальный обратный ход, поэтому ее проверяют при обслуживании колодок, снятии колеса и разборке барабанного механизма.

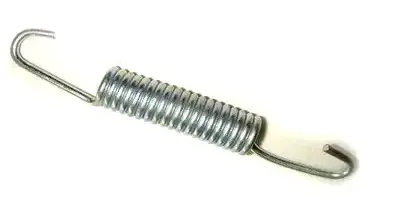

Конструкция выполнена в виде цилиндрической пружины растяжения с открытыми крючками на обоих концах. Крючки служат для фиксации в предусмотренных точках тормозных колодок, а центральная витая часть создает стягивающее усилие. Такая форма требует точного совпадения с посадочными местами: пружина не должна упираться в соседние детали, смещаться относительно колодок или устанавливаться с перекосом.

Что проверить при подборе

• Модель тормозного механизма. Позиция заявлена для мотоциклов семейства МТ/Днепр, однако перед покупкой следует сверить фактическую конструкцию установленного барабанного тормоза.
• Длину пружины. Сравнивают общую длину и длину витой части со снятой исправной по геометрии деталью.
• Диаметр витой части. Корпус пружины должен размещаться между колодками без контакта с барабаном и другими подвижными деталями.
• Форму крючков. Важны направление изгиба, длина концов и способ их зацепления за колодки.
• Точки крепления. Отверстия или зацепы на колодках должны соответствовать конфигурации обоих концов пружины.

Подбирать деталь только по внешнему сходству не стоит: небольшая разница в длине, форме зацепов или расположении витой части способна помешать правильной установке. Если старая пружина растянута или сломана, ее геометрию сопоставляют с исправной аналогичной деталью либо с конструкцией колодок и штатными местами крепления. Применять случайную пружину с похожими крючками нельзя, поскольку неизвестное усилие растяжения изменяет работу возвратного механизма.

Установка и проверка после ремонта

Пружину устанавливают на предназначенные для нее зацепы колодок при разобранном барабанном механизме. Перед сборкой проверяют сами колодки, посадочные точки, барабан и остальные крепежные детали: поврежденное отверстие или деформированный зацеп не обеспечат устойчивого положения новой пружины. Крючки должны полностью войти в места крепления, а витая часть — располагаться без перекоса и касания соседних компонентов.

После сборки необходимо несколько раз привести тормоз в действие и отпустить его, контролируя возврат колодок и свободное вращение колеса при отпущенном приводе. Если механизм продолжает подклинивать, нагреваться или возвращается неравномерно, требуется проверить регулировку, состояние колодок, барабана, опор и привода: замена одной пружины не устраняет неисправности других деталей. Такая проверка помогает убедиться, что отремонтированный барабанный тормоз собран в соответствии с его штатной схемой.
