Втулка распределительного вала Урал

Втулка распределительного вала Урал

Деталь предназначена для установки в картер двигателя мотоцикла Урал и служит опорой задней шейки распределительного вала. В этой паре вал вращается непосредственно во внутреннем отверстии втулки, поэтому она выполняет функцию подшипника скольжения. Исправная посадка помогает удерживать вал в предусмотренном положении и сохранять условия для нормальной работы механизма газораспределения.

Втулку применяют при ремонте двигателя, когда в штатной опоре появилась выработка, увеличился зазор или на поверхности обнаружены задиры. Износ этого места нельзя оценивать отдельно от состояния распределительного вала: поврежденная, шероховатая или заметно изношенная шейка способна быстро ухудшить состояние новой детали. Перед сборкой проверяют обе сопрягаемые поверхности, посадочное отверстие картера и фактический зазор.

Конструкция и назначение

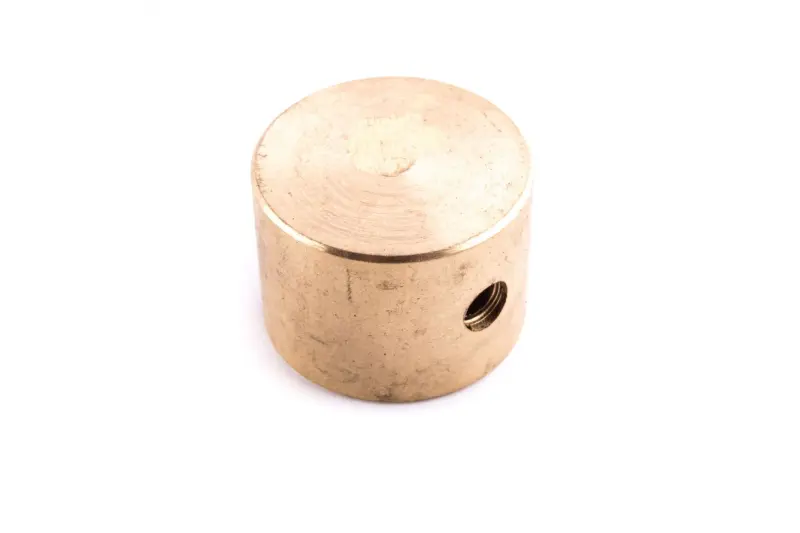

Деталь имеет цилиндрическую форму с внутренней опорной поверхностью и радиальным резьбовым отверстием в боковой стенке. Для товарных позиций этого типа указываются номинальные диаметры 26 мм снаружи и 22 мм внутри. Эти значения следует использовать как отправную точку, но окончательный подбор выполняют по замерам картера, шейки установленного распределительного вала и снятой втулки. Размер по длине у разных предложений отличается, поэтому его также необходимо проверить до установки.

Втулка работает внутри двигателя в условиях постоянного вращения вала. Для этой пары особенно важны правильный натяг в картере, соосность отверстия и достаточный рабочий зазор после запрессовки. Слишком свободная наружная посадка не обеспечивает надежной фиксации, а чрезмерно малый внутренний зазор может затруднить вращение вала. Окончательное соответствие определяют измерительным инструментом, а не только свободным примериванием деталей.

Что проверить при выборе

• Модель и исполнение двигателя. Название Урал охватывает несколько модификаций, конструкция и ремонтное состояние которых могут различаться.
• Наружный диаметр. Его сопоставляют с фактическим отверстием в картере с учетом необходимой посадки.
• Внутренний диаметр. Он должен соответствовать шейке конкретного распределительного вала и допускать требуемую доводку после запрессовки.
• Длину и форму. Сравнивают общую высоту, закрытый торец и положение бокового резьбового отверстия со снятой деталью.
• Состояние сопряженных частей. Проверяют шейку вала, картер и расположение опоры; выраженные задиры или неравномерная выработка требуют устранения причины.

Установка при ремонте двигателя

Замена относится к операциям, где точность посадки непосредственно влияет на результат ремонта. Старую втулку извлекают без повреждения отверстия картера, после чего посадочное место очищают и измеряют. Новую деталь запрессовывают подходящей оправкой, не допуская перекоса и повреждения торца. После установки контролируют соосность и внутренний размер: при необходимости отверстие доводят до значения, обеспечивающего свободное вращение распределительного вала без ощутимого люфта и заеданий.

Перед окончательной сборкой вал проворачивают вручную и проверяют равномерность хода по всей окружности. Если ощущается тугое место, причину устраняют до запуска двигателя. Такая проверка помогает обнаружить перекос, недостаточный зазор или дефект шейки на этапе, когда соединение еще доступно для измерения и обработки.

Втулка подходит для восстановления штатной опоры распределительного вала на мотоцикле Урал при условии совпадения всех посадочных параметров. Для уверенного заказа сохраните снятую деталь как образец и заранее измерьте картер и вал. Если нет оборудования для точной запрессовки, контроля соосности и доводки отверстия, установку следует поручить мотористу или мастерской, работающей с двигателями отечественных оппозитных мотоциклов.
