Шестерня масляного насоса 188F 13 л.с., Z-31

Шестерня масляного насоса для двигателя 188F

Деталь предназначена для привода масляного насоса в бензиновом двигателе 188F мощностью 13 л.с., который применяется на мотоблоках и другой технике с соответствующей силовой установкой. Шестерня принимает вращение от сопряженной детали привода и передает его насосу, обеспечивая его работу вместе с двигателем. Это отдельная деталь привода, а не масляный насос в сборе, поэтому она подходит для ремонта с заменой только изношенной шестерни.

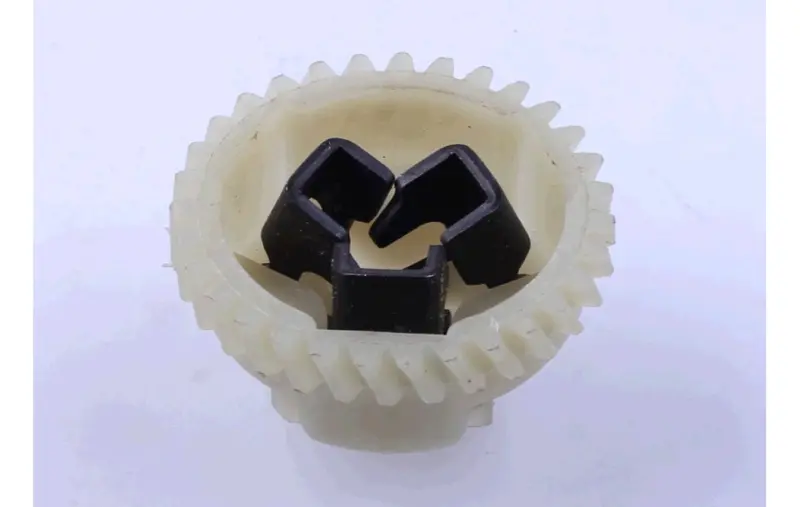

Обозначение Z-31 указывает на исполнение с 31 зубом. Количество зубьев определяет сопряжение с ответной шестерней, поэтому при подборе недостаточно ориентироваться только на мощность техники или внешнее сходство. Необходимо убедиться, что на двигателе установлен именно тип 188F, а демонтированная деталь имеет 31 зуб и такую же форму посадочной части. Внешний зубчатый венец дополнен тремя внутренними приводными вставками. Их расположение и профиль также следует сопоставить со старой шестерней.

Назначение и особенности конструкции

• используется в приводе масляного насоса двигателя;
• рассчитана на двигатель семейства 188F номинальной мощностью 13 л.с.;
• имеет 31 наружный зуб, что соответствует обозначению Z-31;
• внутренняя часть выполнена с тремя отдельными приводными вставками;
• предназначена для мотоблоков и другой техники, оснащенной подходящим двигателем 188F.

Исправное зацепление позволяет насосу получать вращение при работе двигателя. Износ или повреждение зубьев нарушает передачу движения: привод может работать неравномерно, проскальзывать либо перестать вращать насос. Поводом для разборки и проверки служат сколы на зубчатом венце, заметная выработка посадочных поверхностей, чрезмерный люфт, деформация внутренних вставок или следы задевания. При таких дефектах устанавливать старую шестерню повторно не следует, поскольку состояние привода напрямую влияет на работу системы смазки.

Как проверить совместимость

Перед заказом уточните обозначение двигателя, а не только модель мотоблока: техника разных выпусков может комплектоваться различными силовыми установками. Для этой позиции базовым условием является двигатель 188F мощностью 13 л.с. Затем пересчитайте зубья старой детали и сравните внешний диаметр, общую высоту, профиль зубчатого венца, форму центральной полости и конфигурацию трех внутренних вставок. Если двигатель ремонтировался ранее, ориентироваться только на сведения о самой технике особенно рискованно — установленный привод мог отличаться от первоначального исполнения.

Обозначение 188F обычно относится к одноцилиндровому четырехтактному бензиновому двигателю с воздушным охлаждением и диаметром цилиндра 88 мм. Эти сведения помогают определить семейство силовой установки, но не заменяют сравнение самой шестерни. Версия Z-31 должна совпасть по числу зубьев и посадочной геометрии; шестерню с другим индексом нельзя считать аналогом только из-за близкого диаметра.

Рекомендации по установке

Монтаж выполняют при разобранном приводе масляного насоса. До сборки нужно очистить место установки, проверить ось или посадочную поверхность, состояние ответной шестерни и отсутствие обломков в полости механизма. Новая деталь должна устанавливаться без перекоса и свободно входить в штатное зацепление. Принудительная посадка, подрезание зубьев или доработка внутренних вставок указывают на несовпадение исполнения.

После установки привод проворачивают вручную в пределах, предусмотренных конструкцией двигателя, контролируя плавность движения и отсутствие закусывания. При окончательной сборке используют требования руководства конкретного двигателя к расположению деталей, крепежу и моторному маслу. Перед запуском восстанавливают установленный производителем уровень масла, а после запуска проверяют отсутствие постороннего шума и подтеканий. Такой порядок помогает убедиться, что шестерня Z-31 правильно сопряжена с остальными деталями привода.
