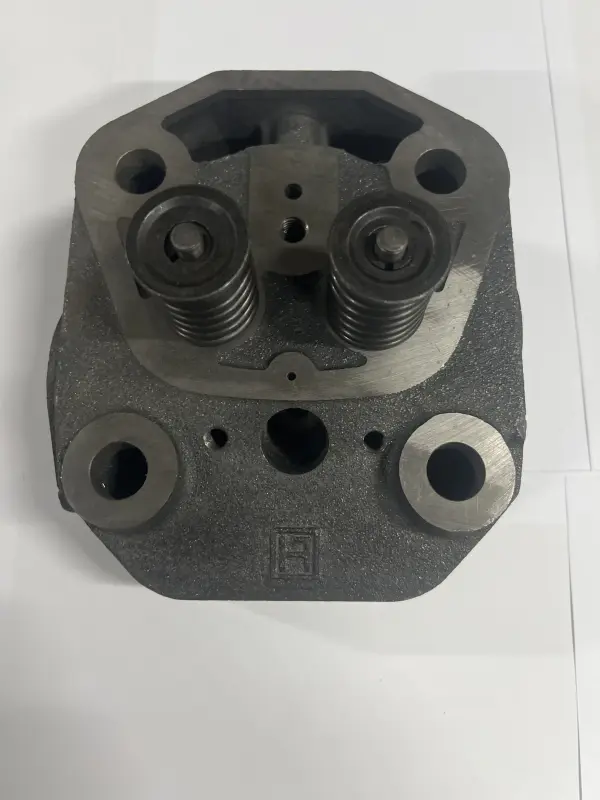

Головка цилиндра 195N (12 л.с.) в сборе ZUBR ST

Головка цилиндра 195N (12 л.с.) в сборе ZUBR ST

Головка предназначена для ремонта одноцилиндрового дизельного двигателя 195N мощностью 12 л.с., который применяется на мотоблоках и другой малой сельскохозяйственной технике с водяным охлаждением. Деталь устанавливается сверху цилиндра, закрывает камеру сгорания и служит основанием для клапанов, форсунки, впускного и выпускного каналов. Исполнение в сборе удобно при замене головки с поврежденной плоскостью, трещинами, изношенными седлами, направляющими или деталями клапанного механизма.

Конструкция и назначение

Головка поставляется с двумя установленными клапанами, клапанными пружинами и тарелками с фиксаторами. Такая конфигурация сокращает перечень операций по сборке самой головки, однако перед установкой необходимо проверить состояние и прилегание клапанов, свободный ход деталей и соответствие посадочных мест конкретной версии двигателя. Впускной канал подает воздух в цилиндр, выпускной отводит отработавшие газы, а закрытые клапаны вместе с прокладкой и плоскостью сопряжения обеспечивают герметичность камеры во время сжатия.

Исправная головка важна для устойчивого запуска, сохранения компрессии и нормальной работы дизеля под нагрузкой. Поводом для ее проверки или замены могут быть потеря компрессии, следы прорыва газов в зоне прокладки, повреждение привалочной плоскости, трещины, износ седел и направляющих, неплотное закрытие клапанов либо попадание охлаждающей жидкости в места, где ее быть не должно. Перед покупкой стоит определить причину неисправности: новая головка не устранит проблему, если одновременно повреждены цилиндр, поршень, механизм привода клапанов или крепеж.

Что проверить при подборе

• Модель двигателя: обозначение должно соответствовать 195N, а номинальная мощность — 12 л.с.
• Тип двигателя: деталь рассчитана на одноцилиндровый четырехтактный дизель с водяным охлаждением.
• Посадочная плоскость: сравните форму, контур и расположение крепежных отверстий со снятой головкой.
• Каналы и присоединения: сопоставьте положение впуска, выпуска, форсунки и проходов системы охлаждения.
• Клапанная часть: проверьте расположение двух клапанов, пружин и точек взаимодействия с приводом клапанов.
• Версия техники: ориентируйтесь прежде всего на двигатель 195N, поскольку одинаковые торговые названия мотоблоков могут встречаться с разными моторами.

Одного совпадения мощности недостаточно для уверенного выбора. У двигателей близких серий могут отличаться расстояния между отверстиями, форма камеры сгорания, посадка форсунки и конфигурация каналов. Если старая деталь сохранилась, наиболее надежный способ подбора — положить рядом обе головки и последовательно сравнить все монтажные точки без привязки только к марке техники.

Подготовка к установке

Монтаж выполняют на очищенную и проверенную плоскость цилиндра с прокладкой, соответствующей версии двигателя 195N. До затяжки убедитесь, что отверстия и каналы совмещены, а крепеж входит без перекоса. Порядок и усилие затяжки следует брать из ремонтной документации конкретного двигателя: произвольная затяжка способна нарушить прилегание головки. После сборки проверяют работу клапанного привода и регулируют тепловые зазоры по требованиям двигателя.

Перед первым запуском необходимо вручную провернуть коленчатый вал и убедиться, что детали газораспределения перемещаются свободно и не соприкасаются с поршнем. После запуска контролируют герметичность соединения, работу системы охлаждения и отсутствие посторонних звуков. Правильный подбор и аккуратная установка позволяют восстановить герметичность верхней части цилиндра и нормальную работу двигателя 195N.
