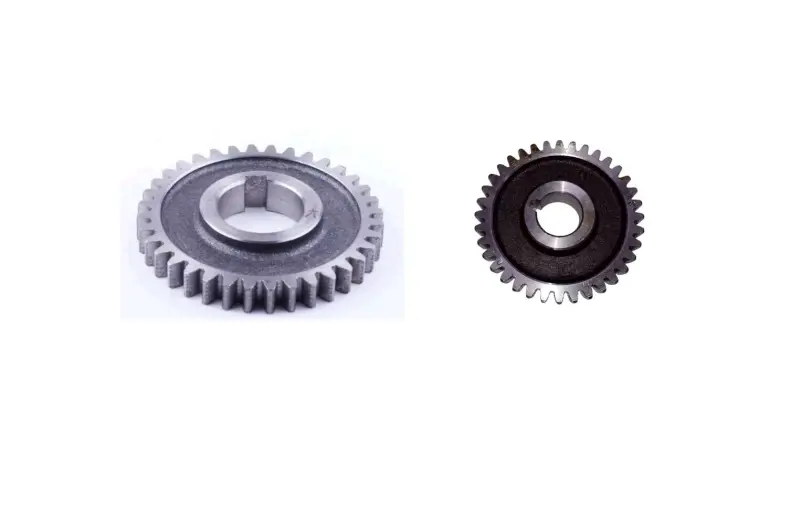

Первичная шестерня ручного пуска Z-36 с валом зацепа для ZS/ZH1100

Первичная шестерня ручного пуска Z-36 для двигателя ZS/ZH1100

Деталь предназначена для ремонта механизма ручного запуска дизельных двигателей ZS1100 и ZH1100 номинальной мощностью 15 л. с. с водяным охлаждением. Шестерня передает усилие от привода ручного пуска и работает вместе с сопряженными деталями пускового механизма. Исполнение с валом зацепа соответствует штатной конфигурации узла, поэтому при подборе необходимо учитывать не только модель двигателя, но и геометрию снятой детали.

Шестерня имеет 36 зубьев, наружный диаметр 114 мм и внутреннее отверстие диаметром 30 мм. Общая ширина составляет 22 мм, масса — 820 г. Эти параметры позволяют отличить ее от внешне близких шестерен для того же семейства двигателей. Например, шестерня распределительного вала также может иметь 36 зубьев, однако отличается назначением и внутренним диаметром. Ориентироваться только на число зубьев или обозначение двигателя недостаточно.

Подтвержденные параметры

• Назначение: первичная шестерня механизма ручного пуска.
• Исполнение: с валом зацепа.
• Количество зубьев: Z-36.
• Наружный диаметр: 114 мм.
• Внутренний диаметр: 30 мм.
• Общая ширина: 22 мм.
• Масса: 820 г.
• Применяемость: дизельные двигатели ZS1100 и ZH1100 мощностью 15 л. с. с водяным охлаждением, устанавливаемые на мотоблоки и мототракторы.

Когда требуется замена

Проверить состояние шестерни стоит при затрудненном ручном пуске, проскальзывании механизма, посторонних ударах либо неполном зацеплении зубьев. Основанием для замены служат сколы, выраженная выработка рабочих граней зубьев, деформация посадочной части или заметный люфт. Продолжение эксплуатации поврежденной детали может ухудшить зацепление и ускорить износ сопряженной шестерни. Перед ремонтом следует осмотреть весь пусковой механизм, поскольку одинаковые симптомы могут возникать при повреждении нескольких взаимодействующих деталей.

Как проверить совместимость

Сначала уточните обозначение двигателя: деталь рассчитана на семейство ZS/ZH1100 мощностью 15 л. с. Затем пересчитайте зубья старой шестерни и измерьте наружный диаметр, диаметр центрального отверстия и общую ширину. Отдельно сравните форму посадки, расположение ступени и исполнение вала зацепа. Все контрольные признаки должны совпасть одновременно. Такой порядок особенно важен после прежнего ремонта, когда в двигатель могла быть установлена деталь другой модификации.

Рекомендации по установке

Монтаж выполняют после очистки посадочного места и проверки сопряженных зубьев. На них не должно быть сколов, заусенцев и следов перекоса, способных нарушить свободное вращение. После установки проверяют правильность посадки, полноту зацепления и отсутствие бокового заедания при ручном проворачивании механизма. Смазку, порядок сборки и затяжку крепежа выбирают по инструкции для конкретной модификации двигателя. Если соседняя шестерня имеет значительную выработку, ее состояние следует оценить до окончательной сборки, чтобы новая деталь работала в корректном зацеплении.

Эта шестерня подходит для восстановления штатного ручного запуска ZS/ZH1100 при совпадении обозначения двигателя, 36 зубьев, отверстия 30 мм и остальных установочных размеров. Последовательная сверка параметров помогает подобрать именно деталь пускового механизма и не перепутать ее с другими зубчатыми деталями семейства ZS/ZH1100.
