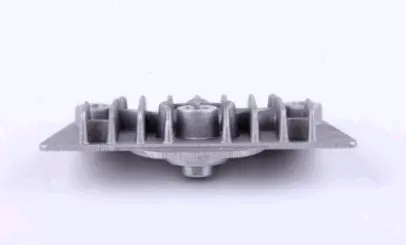

Правая крышка головки цилиндра Active

Правая крышка головки цилиндра Active

Деталь предназначена для установки на правую сторону головки цилиндра двигателя мопеда Active. Она закрывает боковую часть головки и формирует наружную границу расположенного за ней механизма. Исправная крышка нужна для плотного соединения с головкой, удержания моторного масла внутри закрываемой полости и защиты внутренних деталей от пыли и дорожных загрязнений. Это корпусная деталь, а не комплект клапанов: при заказе важно ориентироваться на ее форму, сторону установки и конфигурацию креплений.

Конструкция и назначение

Крышка выполнена в прямоугольном профиле с поперечными наружными ребрами, двумя боковыми крепежными ушками и центральным выступом. Такая геометрия рассчитана на определенную ответную поверхность головки цилиндра, поэтому одного совпадения названия модели мопеда недостаточно. Разные версии двигателей семейства Active могут отличаться очертанием крышки, расстоянием между точками крепления, высотой центральной части и устройством прилегающей зоны. Правильная деталь должна без перекоса становиться на штатное место и равномерно прилегать по всему контуру.

Что проверить перед выбором

• Сторону установки: эта крышка является правой; левую и правую детали нельзя считать взаимозаменяемыми только из-за похожего внешнего контура.
• Общую форму: сравните прямоугольный профиль, расположение наружных ребер и центрального выступа со снятой крышкой.
• Крепежные точки: должны совпасть количество, положение и направление боковых ушек, а также расстояния между отверстиями.
• Посадочный контур: проверьте длину, ширину, высоту и форму плоскости прилегания непосредственно по старой детали или по головке цилиндра.
• Уплотнение: заранее определите, какой уплотнитель предусмотрен конкретным двигателем. Наличие прокладки или крепежа в наборе не заявлено, поэтому необходимые монтажные детали следует подобрать отдельно.

Когда требуется замена

Новую крышку устанавливают вместо поврежденной детали при трещинах, сколах крепежных ушек, деформации посадочной плоскости или стойком просачивании масла, которое не устраняется обслуживанием соединения. Причиной подтекания бывает не только сама крышка: перед заменой стоит осмотреть ответную поверхность головки, уплотнение, резьбу и крепеж. Если корпус цел, а соединение потеряло плотность из-за изношенной прокладки, сначала устраняют причину нарушения прилегания. Такой осмотр помогает не менять исправную деталь и получить надежный результат ремонта.

Рекомендации по установке

Монтаж выполняют на остывшем и очищенном двигателе. С посадочной зоны удаляют остатки старого уплотнения и загрязнения, не повреждая сопрягаемые поверхности и не допуская попадания частиц внутрь головки. Крышку сначала устанавливают без усилия и убеждаются, что отверстия совмещаются свободно, корпус не упирается во внутренние детали, а плоскость прилегает равномерно. Крепеж затягивают постепенно и без перекоса, соблюдая требования руководства именно для установленного двигателя. Чрезмерное усилие способно деформировать крышку, повредить резьбу или нарушить плотность стыка.

После сборки двигатель запускают и осматривают место соединения на холостом ходу, затем повторяют проверку после короткой поездки. Следов масла по контуру быть не должно. Эта правая крышка подходит для ремонта мопеда Active только при полном совпадении геометрии и посадочных точек. Перед заказом лучше сопоставить деталь со снятым корпусом и фактической конфигурацией головки цилиндра — так исключается выбор внешне похожей, но конструктивно другой версии.
