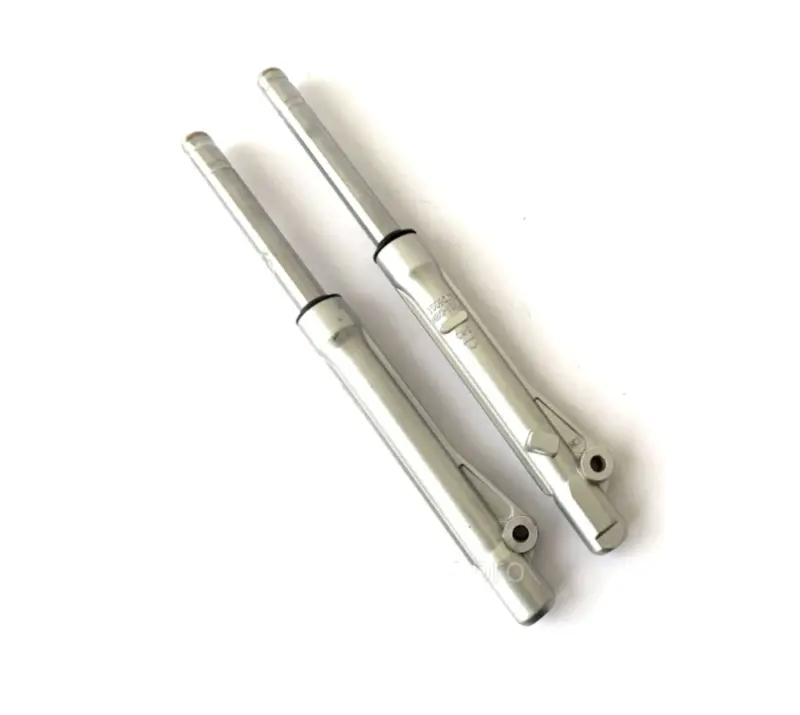

Перья передней вилки Active под барабанный тормоз

Перья передней вилки Active под барабанный тормоз

Парные перья предназначены для ремонта передней телескопической вилки мопеда Active с барабанным тормозом. Они соединяют переднее колесо с неподвижной частью вилки, направляют ход подвески и обеспечивают предусмотренное конструкцией положение колеса. Исполнение рассчитано именно на барабанный тормоз: на нижней части одного из перьев предусмотрен упор, взаимодействующий с тормозным щитом и не позволяющий ему проворачиваться при торможении.

Деталь подходит для восстановления вилки после деформации, коррозии, появления задиров или износа сопрягаемых поверхностей. Поврежденные перья могут мешать свободному и одинаковому перемещению сторон вилки, создавать перекос переднего колеса и ускорять износ уплотнений. Замена парой позволяет собрать обе стороны на одинаковых по исполнению деталях и проверить их совместную работу без сочетания нового пера с заметно изношенным старым.

Назначение и конструкция

Каждое перо состоит из нижнего корпуса и выдвижной цилиндрической трубы. В нижней части находятся посадочные элементы для оси переднего колеса, а конфигурация стороны барабанного тормоза учитывает фиксацию тормозного щита. Такая геометрия отличается от исполнения под дисковый тормоз, где предусматривается крепление суппорта. Поэтому тип переднего тормоза относится к основным критериям подбора и должен совпадать с конструкцией мопеда.

• Применение: передняя телескопическая вилка мопеда Active.
• Тормозное исполнение: под передний барабанный механизм.
• Расположение: левая и правая стороны передней вилки.
• Функция: направление хода подвески, удержание оси колеса и фиксация тормозного щита от проворачивания.
• Наружное исполнение: светлые металлические корпуса и трубы без декоративных кожухов.

Как проверить совместимость

Название Active объединяет мопеды и запчасти нескольких исполнений, поэтому одного обозначения модели недостаточно. Перед заказом необходимо сопоставить перья со снятой вилкой: проверить общую длину, диаметр труб в зоне установки в траверсы, положение проточек и ограничителей, форму крепления оси, расстояние между посадочными точками, сторону и конфигурацию упора тормозного щита. Также сравнивают места установки переднего крыла и взаимное расположение всех креплений. Даже небольшое отличие в этих точках может не позволить правильно установить колесо или соединить вилку с имеющимися деталями.

Отдельно следует убедиться, что на мопеде установлен передний барабанный, а не дисковый механизм. Наличие барабана в ступице само по себе не отменяет проверку формы тормозного щита и его упора. Колесная ось, дистанционные втулки, привод тормоза и крыло должны занимать штатное положение без подгибания креплений и принудительного совмещения отверстий.

Установка и проверка после ремонта

Перед монтажом проверяют состояние траверс, рулевых подшипников, оси колеса, втулок, уплотнений и деталей внутреннего механизма вилки. Сопрягаемые поверхности очищают, а компоненты собирают в соответствии с устройством конкретной вилки. Перья устанавливают на одинаковой высоте в траверсах, после чего выставляют переднее колесо без бокового напряжения. Крепеж затягивают с усилием, предусмотренным руководством для мопеда; произвольная перетяжка может затруднить движение труб или повредить посадочные места.

После сборки вилка должна сжиматься и возвращаться плавно, без заеданий, стука и различимого перекоса сторон. Необходимо проверить свободное вращение колеса, надежную фиксацию оси, положение тормозного щита, работу привода барабанного механизма и отсутствие контакта шины с крылом. Первую контрольную проверку выполняют до поездки, затем повторно осматривают крепления после непродолжительной эксплуатации. Если старая вилка получила сильный удар или имеет неравномерный износ, установку и оценку геометрии стоит поручить мастеру по ремонту мототехники.
