Крышка блока двигателя AMG для ZS/ZH1100 (15Hp), со стороны коленвала

Крышка блока двигателя для ZS/ZH1100 (15Hp)

Корпусная деталь AMG предназначена для ремонта дизельных двигателей семейства ZS/ZH1100, применяемых на мотоблоках и мототракторах. Крышка устанавливается со стороны коленвала и закрывает соответствующую часть блока. Ее выбирают при повреждении штатной детали, нарушении прилегания к корпусу, износе посадочных зон или восстановлении разобранного двигателя после дефектовки.

Назначение и конструкция

Крышка образует внешнюю границу корпуса двигателя возле выхода коленвала. В центре предусмотрен цилиндрический проход, а по периметру расположены монтажные выступы с отверстиями для крепления к блоку. Такая конфигурация требует точного совпадения с ответной частью двигателя: положение центрального прохода, форма наружного контура и точки крепления должны соответствовать установленной ранее крышке.

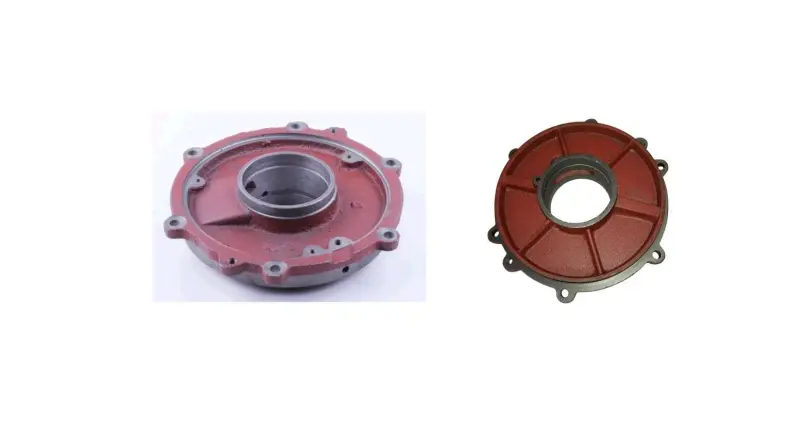

На внутренней стороне выполнены радиальные ребра, которые формируют жесткую пространственную конструкцию детали. Наружная сторона имеет округлый профиль, центральную посадочную зону и красную окраску. Крышку нельзя подбирать только по общему диаметру или внешнему сходству: у деталей для одного класса дизельных двигателей могут различаться ориентация, число и расположение крепежных отверстий, форма приливов и исполнение центральной части.

Что проверить перед выбором

Основной критерий совместимости — обозначение двигателя ZS1100 или ZH1100 и исполнение, относящееся к версии 15Hp. Дополнительно необходимо определить, что для ремонта требуется именно крышка блока со стороны коленвала, а не крышка маховика, клапанов, головки цилиндра либо другая корпусная деталь. Эти позиции выполняют разные задачи и не являются взаимозаменяемыми.

• сверьте модель двигателя непосредственно на ремонтируемой технике;
• сопоставьте сторону установки и направление выхода коленвала;
• сравните наружный контур, центральный проход и профиль посадочной зоны;
• проверьте количество, расположение и взаимное расстояние крепежных отверстий;
• учтите форму монтажных приливов и ребер с внутренней стороны;
• до заказа уточните состояние сопряженных уплотнений и крепежа, поскольку их наличие в комплекте не заявлено.

Проверка геометрии особенно важна, если двигатель ранее ремонтировали или на технике установлена модификация, отличающаяся от указанной в документации мотоблока. Надежнее всего сравнивать новую деталь со снятой крышкой и одновременно проверять модель самого двигателя. Марка мотоблока без данных о моторе не дает достаточного основания для подбора.

Установка при ремонте двигателя

Монтаж выполняют после разборки соответствующей стороны двигателя и проверки прилегающей плоскости блока. Перед установкой удаляют остатки старого уплотнения и загрязнения, не повреждая сопрягаемые поверхности. Центральная часть крышки должна располагаться без перекоса относительно коленвала, а все крепежные отверстия — совмещаться свободно, без принудительного стягивания корпуса болтами.

Состояние уплотнений, посадочных поверхностей и крепежа оценивают отдельно. Поврежденные детали меняют на совместимые с конкретным исполнением ZS/ZH1100. Крепеж затягивают равномерно в последовательности и с усилием, предусмотренными ремонтной документацией двигателя. Удары по корпусу, перекос при посадке и попытка совместить несовпадающие отверстия могут повредить крышку или блок.

После сборки проверяют свободное вращение коленвала, равномерность прилегания крышки и отсутствие следов утечки в месте соединения. Эта модель подходит для целевого ремонта двигателя ZS/ZH1100 (15Hp), когда расположение центрального прохода, монтажных точек и сторона установки совпадают со штатной деталью.
