Шатун для мотоблока 190N, 12 HP, TD

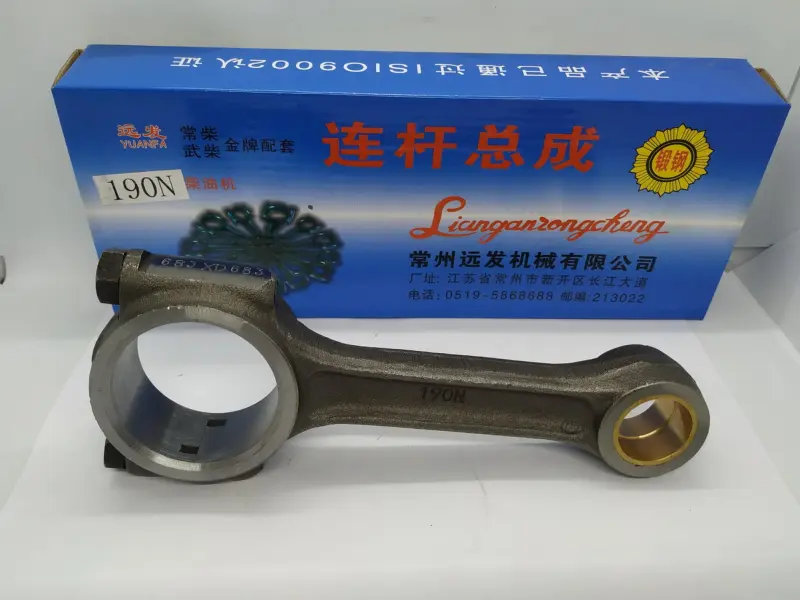

Шатун для мотоблока 190N (12 HP) TD

Шатун предназначен для ремонта кривошипно-шатунного механизма мотоблока с двигателем 190N мощностью 12 HP. В составе двигателя он соединяет поршневой палец с коленчатым валом и передаёт усилие от поршня к коленвалу. Правильно подобранная деталь позволяет корректно собрать узел после ремонта и обеспечить согласованную работу его сопряжённых компонентов.

Замену шатуна выполняют, если демонтированная деталь повреждена, деформирована или имеет следы износа в посадочных местах. Необходимость установки нового шатуна также может быть выявлена при разборке двигателя и диагностике коленвала, поршня либо цилиндро-поршневой группы. Деталь работает внутри двигателя под нагрузкой, поэтому при частичном или капитальном ремонте важно оценивать не только её состояние, но и исправность всего связанного узла.

Конструкция и назначение

Шатун имеет большую разъёмную головку с крышкой для соединения с коленчатым валом и меньшую головку для соединения с поршневым пальцем. Такая конструкция обеспечивает его работу в кривошипно-шатунном механизме: деталь связывает движение поршня с вращением коленвала. Шатун применяется для восстановления двигателя вместо изношенной или повреждённой детали и подходит как для планового ремонта, так и для ремонта после появления посторонних стуков или обнаружения неисправности во время разборки.

Как правильно подобрать шатун

Основные обозначения применения — 190N и 12 HP. Перед заказом сопоставьте их с обозначением своего двигателя, но не ориентируйтесь только на заявленную мощность. У двигателей и мотоблоков с близкими обозначениями встречаются различия в конструктивном исполнении, поэтому одинаковое значение мощности само по себе не гарантирует взаимозаменяемость деталей.

Наиболее надёжный способ подбора — сравнение с демонтированным шатуном. Проверьте общую форму и геометрию, исполнение и расположение крышки большой головки, посадочные поверхности и крепёж. Обозначение TD также следует соотнести с исполнением снятой детали. Такое сравнение помогает заранее определить соответствие запчасти конкретной модификации двигателя и избежать установки детали с отличающейся конструкцией.

Рекомендации по установке

Перед монтажом очистите сопрягаемые поверхности и ещё раз сравните новый шатун со снятым образцом. Установка должна выполняться в соответствии с технической документацией двигателя. Особое внимание уделите правильному расположению крышки большой головки, соответствию посадок и крепежа, а также общей геометрии собранного узла.

До окончательной сборки проверьте состояние коленчатого вала, поршневого пальца, поршня и остальных компонентов кривошипно-шатунного механизма. Новый шатун должен работать с исправными сопряжёнными элементами: наличие повреждений или выраженного износа на соседних деталях требует отдельной оценки во время ремонта. Такой подход позволяет не ограничиваться заменой одного компонента, а правильно восстановить рабочий узел двигателя.

Шатун 190N (12 HP) TD выбирают для ремонта двигателя соответствующего исполнения, когда требуется заменить изношенную, деформированную или повреждённую деталь. Точная сверка со старым шатуном перед установкой особенно важна: она помогает убедиться в соответствии головок, крышки, посадочных поверхностей, крепежа и формы детали.
