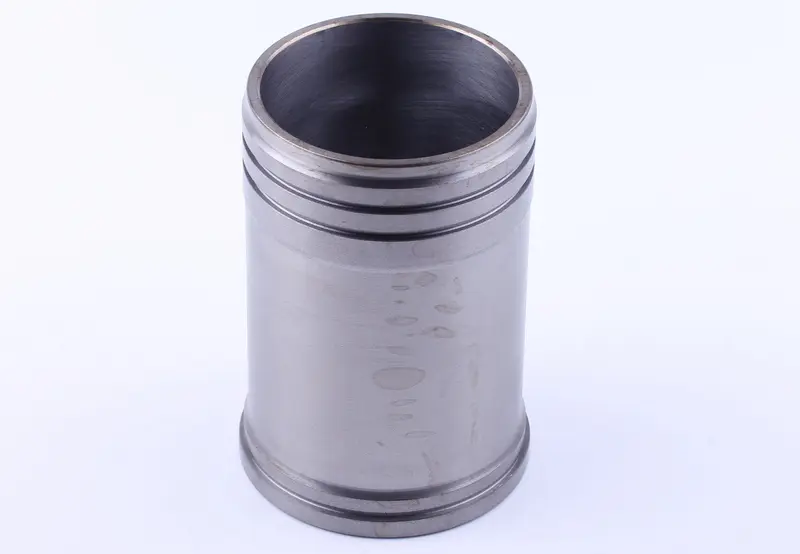

Гильза цилиндра мотоблока R190N 12 л.с., Ø90×160 мм, D109/D105 мм

Гильза цилиндра для двигателя R190N

Деталь предназначена для ремонта цилиндропоршневой группы мотоблочного двигателя R190N мощностью 12 л.с. Гильза образует внутреннюю поверхность цилиндра, по которой перемещаются поршень и поршневые кольца. От состояния этой поверхности и соответствия размеров зависит правильная работа сопряжённых деталей, сохранение компрессии и распределение масла в зоне трения.

Номинальный внутренний диаметр составляет 90,00 мм, высота — 160 мм. В обозначении также указаны наружные размеры 109 и 105 мм. Такое сочетание параметров позволяет отличить эту гильзу от внешне схожих деталей для двигателей соседних серий. Цилиндрическая конструкция имеет кольцевые проточки в верхней части и опорный бурт снизу. При подборе необходимо учитывать всю размерную комбинацию, а не ориентироваться только на диаметр поршня или заявленную мощность техники.

Основные параметры

• Назначение: гильза цилиндра двигателя мотоблока.
• Модель двигателя: R190N.
• Ориентир по мощности: 12 л.с.
• Внутренний диаметр: 90,00 мм.
• Высота: 160 мм.
• Наружные размеры по обозначению: 109 и 105 мм.

Когда требуется замена

Проверка гильзы необходима при ремонте двигателя, если на поверхности цилиндра появились задиры, выраженная выработка или отклонение формы от правильной окружности. Такие дефекты нарушают прилегание поршневых колец, ухудшают уплотнение камеры сгорания и способны ускорить износ поршня. Решение о замене принимают после разборки и измерения цилиндра, поршня и сопряжённых деталей подходящим измерительным инструментом.

Новая гильза помогает восстановить заданную геометрию цилиндра при условии правильного подбора и профессиональной установки. Она особенно актуальна при капитальном ремонте, когда обработка прежней поверхности уже не позволяет получить требуемый размер либо обнаружены глубокие повреждения. Состояние поршня, колец и посадочного места в блоке оценивают одновременно: установка одной детали без проверки остальных компонентов может не устранить причину падения компрессии или повышенного расхода масла.

Как проверить совместимость

Перед заказом сверьте обозначение двигателя R190N и четыре ключевых размера: внутренний диаметр 90,00 мм, высоту 160 мм, а также наружные диаметры 109 и 105 мм. Измерения демонтированной гильзы желательно выполнять в нескольких точках, поскольку изношенная поверхность может иметь овальность или ступеньку. Дополнительно сопоставьте форму верхней части, расположение кольцевых проточек, нижний бурт и посадочные участки. Обозначение 12 л.с. служит дополнительным ориентиром, но не заменяет проверку модели двигателя и геометрии детали.

Установка и контроль после ремонта

Монтаж выполняют на разобранном двигателе после очистки и осмотра посадочного места блока. До сборки проверяют отсутствие повреждений на сопрягаемых поверхностях и соответствие фактических размеров требованиям двигателя. Способ монтажа, необходимые посадочные зазоры и допустимую обработку определяют по технической документации конкретной модификации R190N.

После установки контролируют внутренний диаметр, геометрию цилиндра и зазор с выбранным поршнем. Поршневые кольца также проверяют на соответствие диаметру и состояние. Такой порядок позволяет собрать цилиндропоршневую группу без размерного конфликта и избежать повторной разборки. Эта гильза подходит для ремонта именно тогда, когда подтверждены модель R190N и полное совпадение указанных размеров.
