Корпус генератора с крыльчаткой для мотоблока 175N/180N (7/9 л.с.) AMG

Корпус генератора с крыльчаткой для мотоблока 175N/180N AMG

Комплект предназначен для генераторного узла мотоблоков с одноцилиндровыми четырехтактными дизельными двигателями 175N и 180N водяного охлаждения. Эти модели относятся к классу 7 и 9 л.с. Деталь используют при ремонте, когда штатный корпус поврежден, посадочные участки изношены, крепления деформированы либо крыльчатка утратила правильную геометрию. Замена корпуса вместе с крыльчаткой позволяет восстановить предусмотренное расположение компонентов генератора и вентиляцию зоны их работы.

Назначение и конструкция

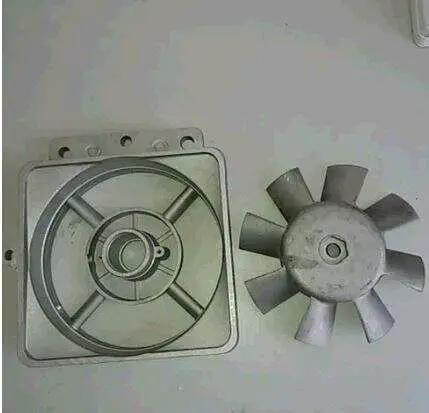

Корпус служит основанием для размещения компонентов генераторного узла и закрывает их со стороны крыльчатки. Он выполнен в виде квадратной рамки с круглым внутренним контуром, центральной посадочной частью и четырьмя радиальными перемычками. По краям предусмотрены крепежные отверстия. Такая конфигурация задает взаимное положение деталей и оставляет пространство для вращения крыльчатки.

Отдельная восьмилопастная крыльчатка устанавливается по центру корпуса. Во время работы двигателя она формирует поток воздуха в зоне генератора. Для исправной работы лопасти должны вращаться свободно, не задевать корпус и соседние детали. Поэтому при подборе важны не только модель двигателя и мощностной класс, но и форма центральной посадки, расположение креплений, глубина корпуса и геометрия крыльчатки.

Что проверить перед выбором

• Модель двигателя: комплект рассчитан на дизельные двигатели 175N и 180N. Обозначение двигателя следует проверять по данным конкретного мотоблока.
• Мощностной класс: товар соответствует обозначению 7/9 л.с., связанному с указанными моделями двигателей.
• Конфигурацию корпуса: сравните наружную форму, круглый внутренний контур, центральную часть и четыре радиальные перемычки со снятой деталью.
• Крепежные точки: количество и расположение отверстий должны совпадать с местами установки на технике.
• Центральную посадку: сопоставьте ее форму и положение с валом и сопрягаемыми деталями своего генераторного узла.
• Крыльчатку: проверьте число, направление и профиль лопастей, а также способ центрального крепления.
• Монтажные размеры: до установки измерьте старый корпус и крыльчатку, поскольку одинаковый мощностной класс сам по себе не подтверждает совпадение всех посадок.

Рекомендации по установке

Перед разборкой технику необходимо заглушить и исключить случайный запуск двигателя. Снятые детали удобно сохранить до окончания ремонта: они нужны для прямого сравнения крепежных точек, центральной посадки и положения крыльчатки. Посадочные поверхности очищают от загрязнений и остатков старых уплотнений, после чего корпус предварительно устанавливают без перекоса. Крепеж затягивают равномерно с учетом требований руководства к конкретному двигателю; произвольное усилие может привести к деформации корпуса.

После сборки крыльчатку следует вручную провернуть и убедиться, что она движется свободно по всей окружности. Контакт лопастей с корпусом, биение или заметное смещение указывают на ошибку совмещения либо несовпадение посадочных параметров. Перед полноценной эксплуатацией также проверяют надежность креплений и отсутствие постороннего шума. Такой порядок особенно полезен после удара, ремонта генератора или замены нескольких сопрягаемых деталей одновременно.

Корпус с крыльчаткой AMG подходит для планового восстановления генераторного узла мотоблока с двигателем 175N или 180N. Точный выбор выполняют по модели двигателя и полному совпадению конструкции со штатной деталью, а не только по указанной мощности.
