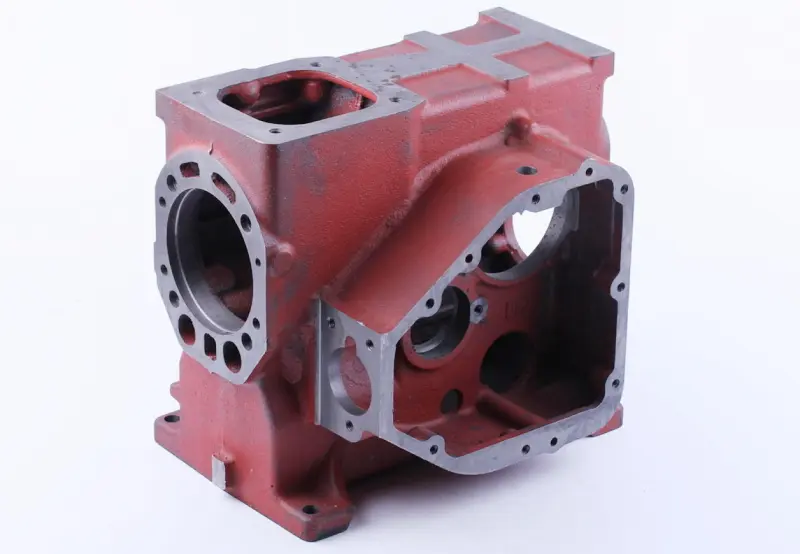

Блок двигателя 180N 9Hp Ø80 мм для мотоблока

Блок двигателя 180N 9Hp Ø80 мм для мотоблока

Корпусная деталь для ремонта одноцилиндрового дизельного двигателя 180N, применяемого на мотоблоках. Блок служит основой силового агрегата: в нем размещаются цилиндрическая группа, коленчатый вал и связанные с ними детали, а обработанные плоскости и посадочные отверстия обеспечивают соединение с крышками, головкой цилиндра и другими частями двигателя. Позиция рассчитана на четырехтактную версию с водяным охлаждением и диаметром цилиндра 80 мм. Обозначение 9Hp используется для идентификации этой модификации в каталогах запчастей.

Назначение и особенности конструкции

Блок выбирают для капитального ремонта двигателя, когда дальнейшее использование старого корпуса невозможно или нецелесообразно. Причиной замены могут стать трещины, поврежденные резьбы, нарушение геометрии сопрягаемых плоскостей, износ посадочных мест либо последствия серьезной неисправности кривошипно-шатунного механизма. Новый корпус позволяет собрать двигатель на пригодной основе, используя совместимые детали конкретной модификации 180N.

Конструкция предусматривает полость под цилиндрическую группу, внутреннюю картерную часть, опоры для вращающихся деталей, боковые проемы под крышки и ряд крепежных отверстий по периметру обработанных поверхностей. Конфигурация соответствует двигателю с водяным охлаждением, поэтому при подготовке к сборке необходимо проверить чистоту внутренних полостей и каналов. Наружные опорные площадки предназначены для установки двигателя на раму техники.

Основные данные

• Тип детали: корпусной блок двигателя мотоблока.
• Модель двигателя: 180N.
• Тип двигателя: одноцилиндровый четырехтактный дизель.
• Охлаждение: водяное.
• Диаметр цилиндра: 80 мм.
• Обозначение версии: 9Hp.

Как проверить совместимость

Совпадения названия 180N и диаметра 80 мм недостаточно для установки без дополнительной сверки. У двигателей одной серии встречаются исполнения под разные боковые крышки и сопряженные детали. Перед выбором сравните старый блок с новым по общей конфигурации, длине и форме крышки, расположению крепежных отверстий, посадочным местам коленчатого вала, проемам с обеих сторон, плоскости крепления головки и отверстиям на нижних опорах. Также проверьте исполнение навесных деталей и направление выходов валов.

• Уточните полное обозначение двигателя на самой технике и исключите похожие серии 175N, 180F и другие варианты с иным устройством.
• Сопоставьте диаметр цилиндрической группы — для этой позиции указан размер 80 мм.
• Сравните тип боковой крышки и количество отверстий по ее периметру.
• Проверьте расположение резьбовых отверстий, опор и всех сопрягаемых плоскостей.
• До заказа согласуйте состав поставки: наличие гильзы, шпилек, крышек, подшипников и внутренних деталей в названии позиции не заявлено.

Подготовка к установке

Замена блока относится к капитальному ремонту и требует полной разборки двигателя. До сборки проверяют состояние коленчатого вала, шатуна, поршневой группы, подшипников, крышек и крепежа, поскольку перенос изношенных деталей в новый корпус может сократить ресурс восстановленного двигателя. Посадочные поверхности очищают, сопряженные компоненты измеряют, а прокладки и уплотнения подбирают для конкретного исполнения 180N.

Сборку выполняют с соблюдением последовательности затяжки и регулировок, предусмотренных руководством к двигателю. После установки контролируют свободное вращение механизма, герметичность соединений, циркуляцию охлаждающей жидкости и отсутствие посторонних шумов. Такой подход помогает использовать блок как надежную основу ремонта и избежать повторной разборки из-за несовпадения деталей или ошибок при монтаже.
