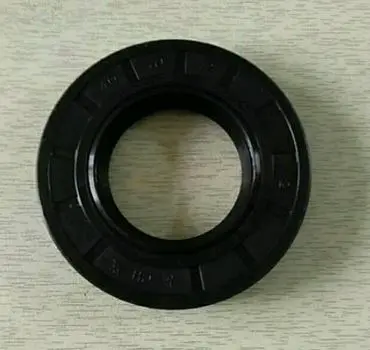

Сальник вала редуктора мотоблока 180N/195N 40×70×12 TD

Сальник вала редуктора мотоблока 180N/195N 40×70×12 TD

Сальник предназначен для герметизации места выхода вала из редуктора мотоблока. Он рассчитан на применение в технике с обозначениями 180N и 195N, для которой в названии позиции указан диапазон 9–15 л. с. Деталь размером 40×70×12 мм устанавливается между вращающимся валом и неподвижным корпусом. Ее основная функция — удерживать смазочный материал внутри механизма и ограничивать проникновение пыли и других загрязнений к сопряженным деталям.

Исправное уплотнение помогает сохранять необходимое количество смазки в редукторе и поддерживать чистоту вокруг места выхода вала. Изношенная рабочая кромка уже не прилегает к поверхности с требуемой плотностью, поэтому на корпусе могут появляться масляные следы. Загрязнения налипают на влажный участок, а уровень смазочного материала постепенно уменьшается. В такой ситуации сальник следует заменить, одновременно проверив состояние вала и посадочного отверстия.

Параметры и назначение

• Тип детали: сальник вала редуктора мотоблока.
• Внутренний диаметр: 40 мм.
• Наружный диаметр: 70 мм.
• Ширина: 12 мм.
• Обозначения техники: 180N и 195N.
• Диапазон из товарного обозначения: 9–15 л. с.
• Обозначение исполнения: TD.

Как правильно подобрать сальник

Размер 40×70×12 содержит три независимых параметра. Значение 40 мм относится к диаметру вала, 70 мм — к диаметру отверстия в корпусе, а 12 мм — к ширине уплотнения. Для правильного выбора должны совпасть все три величины. Деталь с подходящим наружным диаметром, но другим внутренним размером не обеспечит необходимого контакта с валом. Несоответствие ширины также может изменить положение рабочей кромки относительно поверхности вращения.

Обозначения 180N и 195N помогают сузить подбор, однако их не следует использовать как единственный критерий. Редукторы техники одного класса могут различаться исполнением и установленными деталями. Перед заказом сравните размеры демонтированного сальника, диаметр вала, отверстие корпуса и доступную глубину посадки. Также убедитесь, что уплотнение требуется именно для вала редуктора: сальники двигателя, коробки передач и других мест установки могут иметь похожий внешний вид, но отличаться размерами и профилем.

Подготовка и установка

Перед монтажом посадочное место очищают от старой смазки, загрязнений и остатков прежнего уплотнения. Поверхность вала проверяют на задиры, коррозию и выраженную кольцевую выработку в зоне контакта с рабочей кромкой. Посадочное отверстие не должно иметь заусенцев или повреждений, способных деформировать наружную поверхность сальника. Если вал имеет заметный люфт либо глубокую канавку, одной установки новой детали может быть недостаточно для устранения утечки.

Рабочую кромку перед сборкой слегка смазывают тем смазочным материалом, который применяется в редукторе. Это уменьшает сухое трение при первом вращении вала. Сальник устанавливают без перекоса и запрессовывают равномерно, прикладывая усилие как можно ближе к его наружному диаметру. Рабочая кромка должна быть направлена к среде, которую требуется удерживать внутри корпуса. При проведении детали через ступени, шлицы или острые края вала кромку защищают от порезов и заворачивания.

После сборки проверьте свободное вращение вала и равномерность посадки сальника. Затем восстановите предусмотренный для редуктора уровень смазочного материала и проконтролируйте место ремонта сначала без нагрузки, а после этого — после непродолжительной работы. Сальник TD 40×70×12 подходит для ремонта редуктора мотоблока 180N/195N при полном совпадении размеров, назначения и конструкции с демонтированной деталью.
