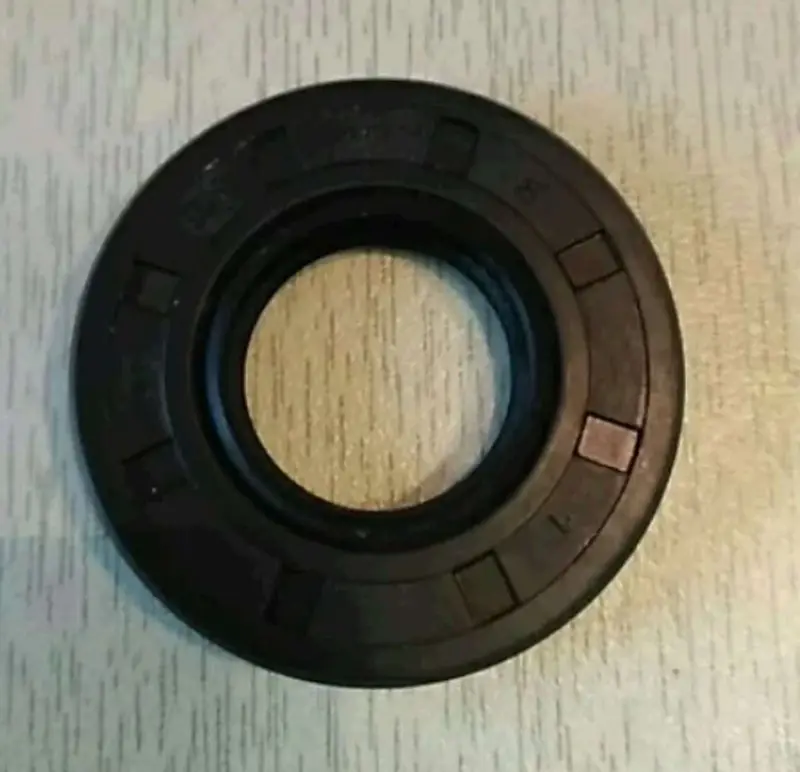

Сальник коробки передач мотоблока 180N/195N 20×40×8 TD

Сальник коробки передач мотоблока 180N/195N 20×40×8 TD

Манжетное уплотнение предназначено для коробки передач мотоблоков, обозначенных как 180N и 195N. Деталь устанавливается в месте прохождения вращающегося вала через корпус и разделяет внутреннюю полость механизма и внешнюю среду. Уплотняющая кромка охватывает вал, помогает удерживать масло внутри коробки и ограничивает проникновение пыли и мелких загрязнений к сопряженным деталям.

Размер 20×40×8 задает три основных посадочных параметра: внутренний диаметр 20 мм, наружный диаметр 40 мм и ширину 8 мм. Эти значения необходимо проверять вместе, поскольку совпадение только диаметра вала или только наружного диаметра не обеспечивает правильную посадку. Обозначения 180N, 195N и 9Hp помогают сузить подбор, но решающими остаются место установки, фактические размеры снятого уплотнения и конструкция конкретной коробки передач.

Когда требуется замена

Проверка сальника актуальна при появлении масляных следов возле выхода вала, после разборки коробки передач либо при обнаружении поврежденной, затвердевшей или изношенной уплотняющей кромки. Потеря эластичности, надрыв рабочей поверхности, деформация корпуса и след от длительного контакта с валом мешают детали поддерживать герметичность. Новый сальник также устанавливают во время ремонта, если старую манжету пришлось извлечь из посадочного отверстия и ее состояние уже не позволяет использовать ее повторно.

Перед заказом следует убедиться, что течь возникает именно в зоне этого уплотнения. Масло может распространяться по корпусу от расположенного выше стыка, поэтому место необходимо очистить и осмотреть. Одновременно оценивают состояние вала и посадочного отверстия: глубокая канавка, коррозия, заусенцы или заметное повреждение поверхности способны быстро испортить новую кромку и снова вызвать утечку.

Что сравнить при подборе

• Место установки: коробка передач мотоблока, а не другой агрегат с похожим уплотнением.
• Посадочные размеры: 20 мм по валу, 40 мм по отверстию корпуса и 8 мм по ширине.
• Обозначение техники: применяемость должна соответствовать конфигурации 180N или 195N, указанной для ремонтируемой машины.
• Исполнение детали: сравнивают профиль, расположение уплотняющей кромки и общую форму со снятым сальником.
• Состояние сопряженных поверхностей: вал и гнездо должны быть чистыми, без острых кромок и загрязнений.

Если на старой детали читается размер, его сопоставляют с 20×40×8. При отсутствии читаемых данных вал, гнездо и глубину посадки измеряют подходящим точным инструментом. Ориентироваться лишь на мощность 9Hp или внешнее сходство не стоит: в коробках одной группы техники могут использоваться несколько манжет с различными диаметрами и назначением.

Рекомендации по установке

До монтажа очищают вал и отверстие корпуса от старого масла, пыли и остатков загрязнений. Уплотняющую кромку и поверхность вала слегка смазывают совместимым с коробкой маслом, чтобы исключить сухое трение при первых оборотах. Кромка сальника должна быть ориентирована в сторону удерживаемой смазки. При проведении детали через шлицы, резьбу или острый переход кромку защищают от пореза.

Сальник запрессовывают ровно, прикладывая усилие к наружной части и не ударяя по уплотняющей кромке. Перекос создает неравномерный контакт с валом и может стать причиной быстрого износа или повторного просачивания масла. Глубину установки сохраняют такой, какой она предусмотрена посадочным местом; положение снятой детали полезно зафиксировать до разборки.

После сборки проверяют равномерность посадки по окружности, свободное вращение вала и отсутствие свежих масляных следов. Сальник 20×40×8 TD подходит для целевого ремонта только при одновременном совпадении размеров, места монтажа и конфигурации коробки передач 180N/195N. Такой подход позволяет выбрать нужную манжету без риска спутать ее с внешне похожим уплотнением другого вала.
