Радиатор мотоблока 190N (9 HP), медный, TD

Медный радиатор TD для мотоблока с двигателем 190N

Радиатор предназначен для системы водяного охлаждения дизельного двигателя 190N, применяемого на мотоблоках. Он отводит тепло от охлаждающей жидкости через развитую поверхность оребрения и помогает поддерживать нормальный температурный режим двигателя во время обработки земли, перевозки грузов и других продолжительных работ под нагрузкой. Обозначение 9 HP относится к варианту товара и должно учитываться при подборе вместе с индексом двигателя.

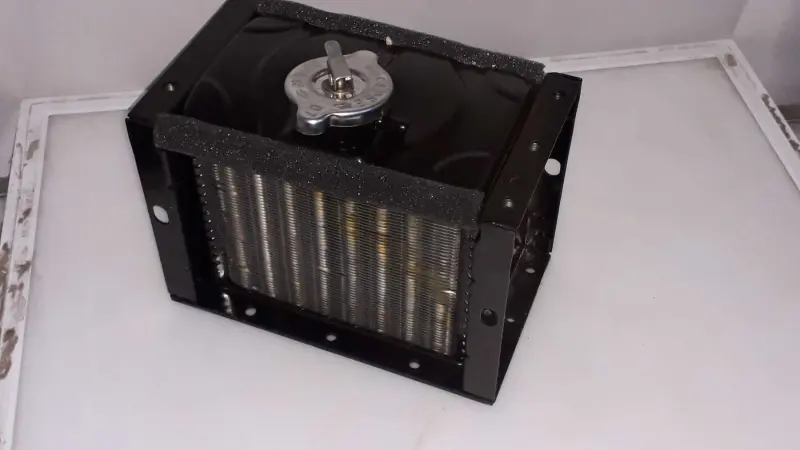

Конструкция включает медный теплообменный сердечник с частым оребрением, верхний бачок, заливную горловину с крышкой и жесткую монтажную рамку. На боковых и нижней частях рамки предусмотрены отверстия для крепления. Такая компоновка позволяет установить радиатор перед охлаждающим вентилятором двигателя и направить воздушный поток через оребренную поверхность.

Что проверить при выборе

Для двигателя 190N встречаются радиаторы разных исполнений, поэтому одного внешнего сходства недостаточно. До установки сопоставьте новую деталь со снятым радиатором и проверьте основные точки присоединения:

• обозначение двигателя — требуется именно 190N;
• исполнение, указанное для товара, — медный радиатор TD;
• общий контур корпуса и положение относительно вентилятора;
• расположение и количество монтажных отверстий на рамке;
• положение заливной горловины и необходимый зазор над крышкой;
• расположение патрубков, их наружный диаметр и направление подключения шлангов.

Особенно внимательно сравнивайте крепления и патрубки, если двигатель ранее ремонтировался, на технике уже установлен нештатный радиатор либо модель мотоблока выпускалась в нескольких модификациях. Точное совпадение индекса двигателя не отменяет проверки посадочных точек: различия в рамке или направлении патрубков могут потребовать другое исполнение детали.

Установка и обслуживание

Перед монтажом очистите место установки и осмотрите кожух вентилятора, шланги, хомуты и опоры. Радиатор должен закрепляться без перекоса и механического напряжения. Не следует подтягивать несовпадающие отверстия крепежом или прижимать корпус к соседним деталям: вибрация двигателя способна повредить бачок, рамку либо соединения. Оребрение необходимо защищать от ударов и сильного смятия, поскольку свободный проход воздуха напрямую влияет на теплоотдачу.

• подсоединяйте шланги без заломов и натяжения;
• проверьте, чтобы вентилятор и его кожух не касались радиатора;
• после заполнения системы осмотрите горловину, патрубки и соединения на отсутствие течи;
• перед запуском убедитесь в достаточном уровне охлаждающей жидкости;
• после первого прогрева повторно проверьте соединения и крепеж.

Крышку заливной горловины открывают только после остывания двигателя. При обслуживании следует очищать оребрение от пыли, растительных остатков и налипшей грязи без повреждения тонких пластин. Одновременно полезно контролировать натяжение ремня вентилятора и состояние шлангов, поскольку эффективность охлаждения зависит от исправности всех связанных компонентов.

Когда требуется замена радиатора

Установка новой детали актуальна при течи бачка или сердечника, повреждении горловины, деформации рамки, значительном замятии оребрения либо устойчивом перегреве, связанном с неудовлетворительным состоянием старого радиатора. Перед заменой стоит исключить недостаточный уровень жидкости, загрязнение воздушных каналов, ослабление ремня вентилятора и негерметичность соединений. Правильно подобранный радиатор 190N восстанавливает предусмотренный отвод тепла и позволяет вернуть мотоблок к нормальной работе под нагрузкой.
