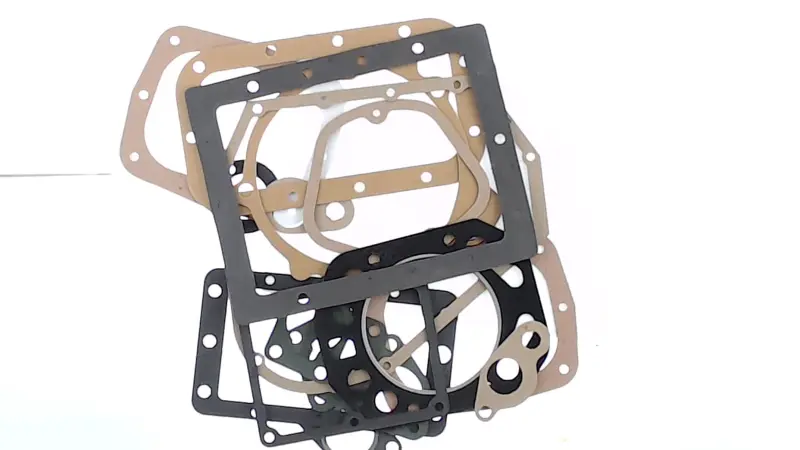

Набор прокладок двигателя 195N (12 л.с.) TD для мотоблока

Набор прокладок двигателя 195N (12 л.с.) TD

Комплект предназначен для ремонта и технического обслуживания одноцилиндрового четырехтактного дизельного двигателя 195N с водяным охлаждением и номинальной мощностью 12 л.с. Такие моторы применяются на мотоблоках и другой совместимой малой сельскохозяйственной технике. Прокладки размещаются между сопрягаемыми деталями двигателя и обеспечивают уплотнение предусмотренных конструкцией разъемных соединений. Набор пригодится при плановой переборке мотора, устранении подтеканий или ремонте, для которого требуется снять крышки и другие корпусные детали.

Для чего нужен комплект

После разборки двигателя ранее установленные прокладки могут оказаться обжатыми, разорванными или прилипшими к поверхностям. Повторное использование таких деталей не позволяет рассчитывать на правильное прилегание после сборки. Новый набор дает возможность заменить несколько прокладок в рамках одного ремонта и заранее подготовить основные уплотнения для двигателя модели 195N.

Прокладки разделяют соприкасающиеся поверхности и помогают удерживать масло, охлаждающую жидкость либо газы в тех соединениях, для которых они предусмотрены конструкцией мотора. Форма каждой детали соответствует определенному месту установки: наружный контур, внутренние вырезы и отверстия должны точно совмещаться с корпусом, крепежом и каналами. Произвольное подрезание прокладки или перекрытие прохода может нарушить работу обслуживаемого соединения.

Что учитывать при выборе

Главный критерий совместимости — обозначение двигателя 195N. Указание мощности 12 л.с., дизельного типа и водяного охлаждения помогает отличить этот мотор от внешне похожих двигателей других серий. Подбирать комплект только по мощности техники не следует: одинаковый показатель мощности не подтверждает совпадение конструкции корпуса и расположения отверстий.

Перед заказом сравните прокладки со снятыми деталями по внешней форме, диаметрам и расположению круглых отверстий, продолговатым вырезам и проходам для рабочих сред. В набор входят несколько плоских фигурных прокладок разных размеров и конфигураций. Точный перечень необходимых позиций зависит от объема ремонта, поэтому до разборки двигателя стоит определить, какие соединения будут вскрываться, а затем сопоставить их с составом приобретаемого комплекта.

Обозначение TD входит в название этой товарной позиции, но при подборе решающим остается совпадение модели двигателя и геометрии прокладок. Если на технике установлен мотор семейства 195 с другим буквенным индексом или измененным исполнением, дополнительно сравните старые детали с комплектом. Особое внимание уделите расположению масляных и охлаждающих проходов: они не должны быть частично закрыты краями новой прокладки.

Подготовка и установка

• Удалите остатки старых прокладок и загрязнения, не повреждая прилегающие плоскости и кромки каналов.
• Проверьте поверхности на задиры, деформацию и следы коррозии, способные помешать равномерному прилеганию.
• Разложите детали набора по местам установки и предварительно совместите все крепежные отверстия и проходы.
• Соблюдайте ориентацию прокладок, порядок сборки и момент затяжки, указанные в руководстве для двигателя 195N.
• Не наносите дополнительный герметизирующий состав без прямого указания в ремонтной документации конкретного соединения.

После сборки выполните пробный запуск и осмотрите обслуженные места сначала на холодном двигателе, затем после прогрева и последующего остывания. Отсутствие подтеканий и следов прорыва газов подтверждает корректность установки. Точный подбор по модели 195N, контурам и расположению отверстий помогает восстановить герметичность разобранных соединений и завершить ремонт без переделки прокладок.
