Прокладка радиатора для двигателя 190N TD

Прокладка радиатора для двигателя 190N TD

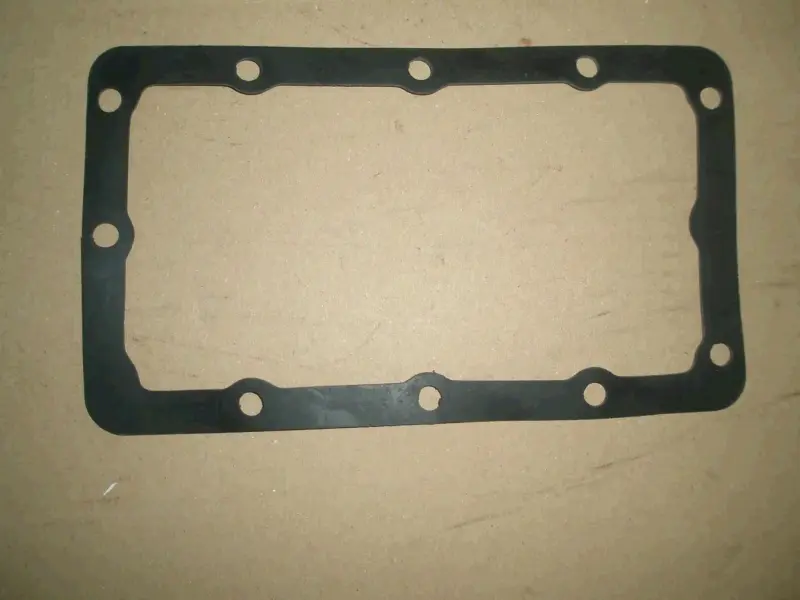

Прокладка предназначена для установки в месте соединения радиатора на мотоблоках с дизельным двигателем 190N водяного охлаждения. Она повторяет прямоугольный контур посадочной плоскости, имеет большое центральное окно и отверстия под крепеж по периметру. Такая конфигурация позволяет разместить деталь между сопрягаемыми поверхностями без перекрытия проходного сечения и крепежных точек.

Прокладку используют при обслуживании радиатора, разборке соответствующего соединения или устранении следов подтекания охлаждающей жидкости. После снятия радиатора ранее установленная деталь может потерять форму, получить надрыв либо перестать равномерно прилегать. Повторное применение поврежденной прокладки повышает вероятность негерметичного соединения, поэтому при ремонте ее состояние проверяют до обратной сборки.

Как правильно подобрать прокладку

Основной критерий совместимости — модель двигателя 190N и конструкция установленного радиатора. Одного общего обозначения техники недостаточно: мотоблоки разных производителей и годов выпуска могут комплектоваться отличающимися версиями деталей. Перед заказом сравните снятую прокладку и посадочную плоскость радиатора с формой новой детали.

• Наружный контур: должны совпадать длина и ширина рамки, расположение выступов и скругления углов.
• Центральное окно: его форма не должна перекрывать внутренний проем соединения.
• Крепежные отверстия: проверьте их количество, диаметр и расстояния между центрами. У этой прокладки отверстия расположены по всему периметру.
• Толщина: сопоставьте ее со снятой деталью, поскольку этот параметр влияет на посадку соединяемых частей.
• Исполнение радиатора: учитывайте конфигурацию его основания, а не только название модели мотоблока.

Не подрезайте контур и не расширяйте отверстия для установки на несовпадающее основание. Такое изменение нарушает прилегание по периметру и не устраняет ошибку подбора. Если старая прокладка деформирована, контур и расположение крепежа удобнее сверять непосредственно по очищенной посадочной плоскости.

Рекомендации по установке

Работы выполняют на остывшем двигателе после освобождения обслуживаемого соединения от охлаждающей жидкости. Остатки прежней прокладки и загрязнения необходимо аккуратно удалить с обеих сопрягаемых поверхностей. Плоскости проверяют на повреждения, следы коррозии и неровности: новая прокладка не компенсирует серьезные дефекты основания.

Деталь укладывают без перегибов, совмещая центральный проем и каждое крепежное отверстие. Крепеж сначала наживляют вручную, чтобы радиатор не сместил прокладку. Затяжку выполняют постепенно и равномерно по периметру, соблюдая требования руководства к двигателю или технике. Чрезмерное усилие может деформировать сопрягаемые части, а неравномерная затяжка — создать участки с недостаточным прижимом.

После сборки систему заполняют предусмотренной для двигателя охлаждающей жидкостью, удаляют воздух в соответствии с инструкцией к технике и проверяют соединение на отсутствие подтеканий. Контроль стоит повторить после первого прогрева и полного остывания двигателя. Если жидкость появляется снова, проверяют равномерность крепления, состояние посадочных поверхностей и правильность выбранной конфигурации.

Когда требуется замена

Основаниями для замены служат разрыв, залом, вытянутые крепежные отверстия, потеря исходного контура или следы протекания в зоне стыка радиатора. Прокладка 190N TD подходит для планового ремонта и восстановления разобранного соединения при точном совпадении формы. Внимательная сверка контура до монтажа помогает избежать повторной разборки и правильно подготовить систему охлаждения к эксплуатации.
