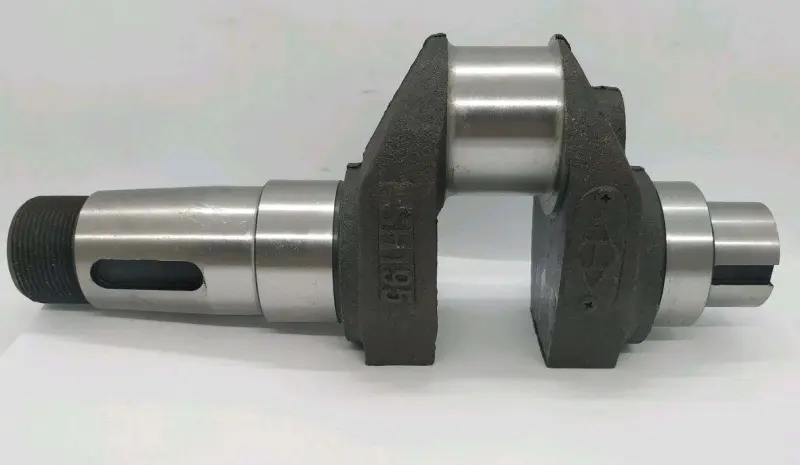

Коленвал TD для двигателя 195N 12 л.с., голый, крепление балансира Ø14×1,5 мм

Коленвал TD для двигателя 195N мощностью 12 л.с.

Коленчатый вал предназначен для ремонта двигателя 195N мощностью 12 л.с., применяемого на мотоблочной технике. Деталь принимает усилие от шатуна, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент к связанным механизмам двигателя. От состояния посадочных поверхностей, шеек и соединительных участков коленвала зависит правильное взаимодействие деталей кривошипно-шатунного механизма.

Модель выполнена в базовой комплектации «голый коленвал»: это сам вал без установленного на него набора сопряженных деталей. Такая конфигурация подходит для капитального ремонта, когда необходимые шестерни, подшипники и прочие компоненты подбираются отдельно либо переносятся только после проверки их состояния и соответствия ремонтируемому двигателю. Открытая конструкция включает две щеки с противовесами, коренные и шатунную посадочные поверхности, ступенчатые выходные части, резьбовой участок и продольный паз на одном из концов.

Главный параметр этой модификации

Коленвал рассчитан на вариант крепления балансировочного вала Ø14×1,5 мм. Этот размер является существенным отличием: в продаже встречаются внешне близкие коленвалы 195N с креплением Ø12×1,5 мм, и такие исполнения нельзя считать взаимозаменяемыми без полной проверки. При выборе следует сопоставить диаметр и шаг крепления балансира, форму и расположение выходных концов, посадки под сопряженные детали, конфигурацию щек и все контрольные размеры со снятым коленвалом.

Когда требуется замена

Основанием для дефектовки коленвала служат заметное биение, износ или повреждение шеек, нарушение посадок, повреждение резьбы, шлицев либо паза, а также стук и повышенная вибрация двигателя. Эти признаки могут иметь несколько причин, поэтому перед заказом полезно разобрать двигатель и проверить не только вал, но и шатун, подшипники, шестерни, балансировочный механизм и посадочные места картера. Установка нового коленвала без устранения повреждений сопряженных деталей способна привести к повторному появлению люфта, шума или неравномерного вращения.

Что сверить перед покупкой

• Модель двигателя: обозначение 195N и номинальную мощность 12 л.с.
• Исполнение крепления: диаметр Ø14 мм и шаг 1,5 мм для балансировочного механизма.
• Компоновку вала: форму щек, расположение шеек, ступеней, резьбы и продольного паза.
• Посадочные размеры: диаметры, длины участков и положение сопрягаемых шестерен или подшипников по старой детали.
• Состояние остальных компонентов: отсутствие недопустимого износа на шатуне, опорах, шестернях и балансире.

Рекомендации по установке

Монтаж выполняют при разобранном двигателе с очисткой картера и тщательной проверкой всех сопрягаемых поверхностей. Перед сборкой контролируют состояние масляных каналов, шеек и посадок, проверяют зазоры предусмотренным для ремонта способом и используют крепеж с параметрами, заданными для конкретной версии двигателя. Шестерни, подшипники и другие детали устанавливают без ударной нагрузки на обработанные поверхности. После сборки вал должен проворачиваться равномерно, без заеданий и ощутимого поперечного люфта.

Эта версия подходит именно для ремонта двигателя 195N на 12 л.с. с креплением балансировочного вала Ø14×1,5 мм. Совпадения одного обозначения двигателя недостаточно: перед заказом обязательно сравните конструкцию и размеры снятой детали, поскольку семейство 195N включает несколько близких вариантов коленвалов.
