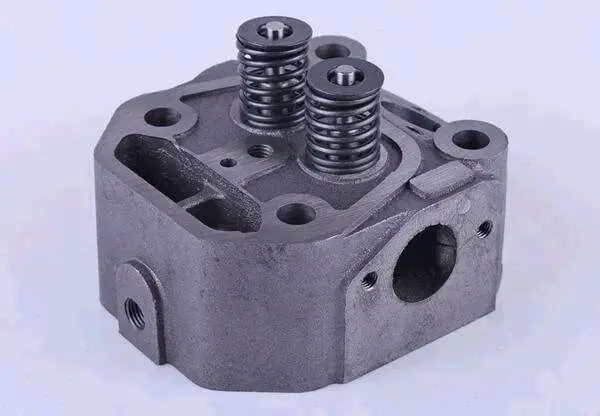

Головка цилиндра 190N (12 Hp) в сборе TD

Головка цилиндра 190N (12 Hp) в сборе TD

Головка предназначена для ремонта двигателя 190N, применяемого на мотоблочной технике. Она устанавливается в верхней части цилиндра, закрывает камеру сгорания и служит основанием для клапанного механизма. От состояния корпуса, привалочной плоскости, клапанов и их посадочных мест зависят герметичность камеры, нормальная компрессия и газообмен двигателя. Исполнение в сборе удобно при замене детали с трещинами, деформацией плоскости либо выраженным износом седел и направляющих.

Конструкция и назначение

Корпус имеет крепежные отверстия, каналы и боковые посадочные проемы, необходимые для соединения головки с сопряженными деталями двигателя. В клапанную часть установлены два подпружиненных клапана. Такая конфигурация позволяет менять головку вместе с основными деталями клапанного механизма, однако перед монтажом все равно требуется техническая проверка сборки. Клапаны необходимо притереть, после чего проверить качество их прилегания к седлам. Это помогает получить плотное закрытие камеры и исключить потерю компрессии через клапанные пары.

Деталь выбирают по обозначению двигателя 190N, а не только по мощности техники или внешнему сходству. У разных модификаций дизельных двигателей могут различаться посадка форсунки, расположение каналов, конфигурация портов и крепежа. Поэтому перед заказом следует сопоставить новую головку со снятой деталью и проверить основные соединительные точки.

Что проверить при подборе

• Модель двигателя: обозначение 190N должно соответствовать двигателю, установленному на мотоблоке.
• Крепление к цилиндру: сравните количество и расположение монтажных отверстий, а также общую форму привалочной поверхности.
• Посадку форсунки: проверьте форму, диаметр и глубину проема по старой головке, поскольку внешне близкие исполнения могут отличаться.
• Соединение впуска и выпуска: сопоставьте расположение портов и отверстий крепления навесных деталей.
• Клапанную часть: убедитесь, что компоновка клапанов, пружин и точек крепления крышки соответствует заменяемой сборке.

Подготовка к установке

Монтаж выполняют после очистки верхней плоскости цилиндра от остатков старого уплотнения и загрязнений. Привалочные поверхности проверяют на повреждения и деформацию, а резьбовые отверстия — на целостность. Между цилиндром и головкой устанавливают подходящую исправную прокладку. Крепеж затягивают равномерно, в последовательности и с усилием, указанными для конкретного двигателя 190N. Произвольная затяжка способна нарушить прилегание головки и привести к утечке газов.

До первого запуска проверяют притирку клапанов, свободу их движения и правильность установки пружин. После сборки клапанные зазоры регулируют по техническим данным двигателя. Также следует проконтролировать соединения впускного и выпускного трактов и место установки форсунки. Если прежняя головка пострадала от перегрева или механического повреждения, перед монтажом новой детали нужно устранить первопричину неисправности.

Когда требуется замена

Основанием для дефектовки служат трещины корпуса, нарушение плоскости прилегания, повреждение резьбовых соединений, износ направляющих или седел клапанов. Такие неисправности могут сопровождаться снижением компрессии, затрудненным запуском, нестабильной работой и прорывом газов в зоне соединения с цилиндром. Головка 190N TD подходит для комплексного ремонта, когда восстановление старого корпуса и клапанных посадок нецелесообразно. Точный подбор по двигателю и соединительным размерам, притирка клапанов и корректная регулировка после монтажа обеспечивают правильную работу установленной детали.
