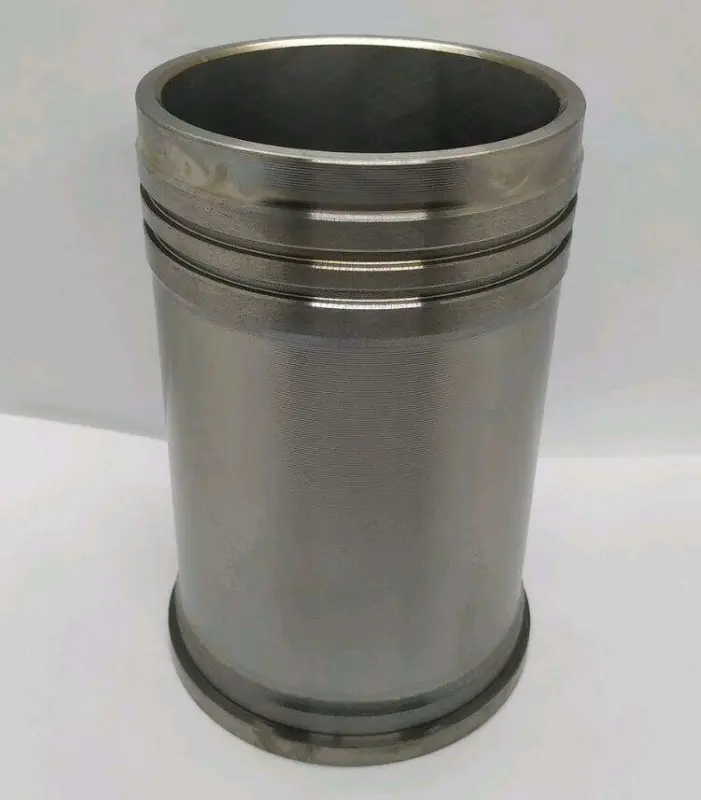

Гильза цилиндра 195N 12 л.с. Ø95×170 мм TD

Гильза цилиндра TD для двигателя 195N

Гильза предназначена для ремонта двигателя 195N мощностью 12 л.с., применяемого на мотоблоках. Она устанавливается в блок цилиндра и образует внутреннюю поверхность, по которой перемещаются поршень и поршневые кольца. Номинальный внутренний диаметр детали составляет 95 мм, высота — 170 мм. В обозначении этой модификации также указаны диаметры 117 и 106 мм: их необходимо учитывать вместе с высотой и размером цилиндра, поскольку у деталей для семейства 195N встречаются разные посадочные исполнения.

Состояние гильзы непосредственно влияет на работу поршневой группы. Глубокие продольные риски, задиры, коррозионные повреждения, выраженная ступень в верхней части цилиндра, овальность или превышение допустимого износа нарушают прилегание колец. Это может сопровождаться снижением компрессии, повышенным расходом масла, дымностью, затрудненным запуском и потерей мощности. Замена детали требуется после дефектовки и измерений, когда дальнейшая эксплуатация имеющейся поверхности или ее восстановление не соответствует ремонтным требованиям двигателя.

Основные параметры

• Назначение: гильза цилиндра двигателя мотоблока.
• Модель двигателя: 195N.
• Заявленная мощность двигателя: 12 л.с.
• Внутренний диаметр: 95,00 мм.
• Высота: 170 мм.
• Дополнительные диаметры исполнения: 117 и 106 мм.
• Обозначение: TD.

Как правильно подобрать гильзу

Для подбора недостаточно ориентироваться только на диаметр поршня или обозначение 195N. Перед заказом сравните новую деталь со снятой гильзой по всей совокупности размеров: внутреннему диаметру 95 мм, полной высоте 170 мм и наружным диаметрам 117 и 106 мм. Отдельно сопоставьте форму бурта, ступеней, поясков и канавок, а также расположение переходов наружного профиля. Такое сравнение помогает исключить установку близкой по названию, но отличающейся по посадочной геометрии версии.

Размеры старой детали желательно проверять измерительным инструментом, а не определять приблизительно. Изношенная поверхность может иметь овальность и конусность, поэтому один замер не всегда отражает номинальный диаметр. Если двигатель уже разбирался или его происхождение неизвестно, следует дополнительно проверить фактическое исполнение блока, поршня и остальных деталей цилиндропоршневой группы. Мощность 12 л.с. также является критерием выбора: среди гильз 195N представлены модификации с другими высотами и наружными диаметрами.

Подготовка к установке

Монтаж выполняют после очистки и проверки посадочного места в блоке. До сборки оценивают состояние поршня, колец и сопрягаемых поверхностей, измеряют необходимые зазоры и убеждаются, что выбранная гильза соответствует конкретному двигателю. Наличие трещин, деформации посадки или повреждения бурта требует устранения причины неисправности до окончательной сборки. Способ запрессовки, потребность в обработке и допустимые зазоры определяются ремонтной документацией двигателя и результатами измерений.

Эта гильза подходит для восстановления цилиндропоршневой группы 195N 12 л.с. при подтвержденном совпадении размеров Ø95×170 мм и наружных диаметров 117/106 мм. Точная проверка геометрии перед монтажом снижает риск повторной разборки и помогает получить правильное сопряжение гильзы, поршня и колец.
