Втягивающее реле электростартера TD для мотоблока 190N/195N, 12/15 л.с.

Втягивающее реле электростартера TD для двигателей 190N/195N

Деталь предназначена для ремонта системы электрического запуска мотоблоков с двигателями 190N и 195N, указанными в товарном обозначении для класса мощности 12/15 л.с. Это не электростартер в сборе, а установленное на нем втягивающее реле. Оно участвует сразу в двух связанных процессах: перемещает приводную шестерню стартера к зубчатому венцу двигателя и замыкает силовые контакты, после чего стартер получает питание и проворачивает мотор.

Как работает деталь

После подачи команды на запуск электромагнит воздействует на подвижный сердечник. Его ход через механизм стартера выдвигает приводную шестерню для зацепления с венцом. В конце перемещения контактный мост соединяет силовые выводы и включает электродвигатель стартера. Когда команда прекращается, возвратная пружина помогает вернуть сердечник и механизм привода в исходное положение, а силовые контакты размыкаются.

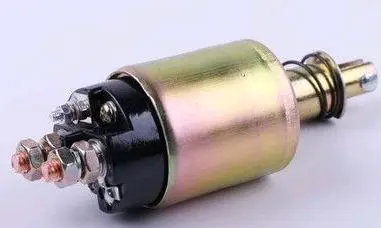

Корпус реле выполнен в цилиндрической форме и объединяет металлическую оболочку, изолированное основание с резьбовыми контактными выводами и подпружиненный подвижный шток. Такая компоновка рассчитана на монтаж непосредственно в составе стартера. Перед заказом необходимо убедиться, что требуется именно втягивающее реле, а не отдельное управляющее реле, бендикс или электростартер целиком: эти детали выполняют разные задачи и не заменяют друг друга.

Подбор для мотоблока

Основной подтвержденный ориентир совместимости — обозначение двигателя 190N или 195N. Указание 12/15 л.с. следует рассматривать как дополнительный признак версии, но не как единственное условие выбора. На технике одного типа могут использоваться стартеры разных исполнений, поэтому до покупки сравните новую деталь со снятым реле и стартером, на который она устанавливается.

• Назначение: втягивающее реле электростартера мотоблока.
• Совместимость по обозначению: двигатели 190N и 195N.
• Указанный класс мощности: 12/15 л.с.
• Исполнение: цилиндрический корпус, контактное основание с резьбовыми выводами и подвижный шток.
• Товарная серия: TD.

При сравнении учитывают форму и диаметр корпуса, расположение основания, количество и взаимное положение выводов, длину и форму штока, пружинную часть, способ фиксации на стартере и направление рабочего хода. Совпадение только модели двигателя не исключает различий между модификациями стартера. Если старое реле сохранилось, его удобно использовать как образец геометрии и расположения присоединительных точек, не ориентируясь лишь на внешний размер двигателя или заявленную мощность техники.

Когда требуется проверка или замена

На неисправность втягивающего реле могут указывать щелчок без прокручивания двигателя, неустойчивое включение стартера, отсутствие выдвижения приводной шестерни либо периодическое срабатывание после нескольких попыток. Похожие проявления возникают при разряженном аккумуляторе, окисленных соединениях, слабом контакте массы, повреждении проводки, износе привода или неисправности самого электростартера. Поэтому перед заменой проверяют аккумулятор, кабели, клеммы и состояние стартера, чтобы не принять смежную неполадку за дефект реле.

Монтаж выполняют при отключенном аккумуляторе. Контактные соединения должны быть чистыми и надежно затянутыми, а шток и пружинный механизм — установлены без перекоса и заедания. После сборки контролируют четкое включение, нормальное зацепление привода и возврат механизма после прекращения запуска. Точное соответствие конструкции старого реле и стартера остается главным условием правильного выбора детали для ремонта мотоблока.
