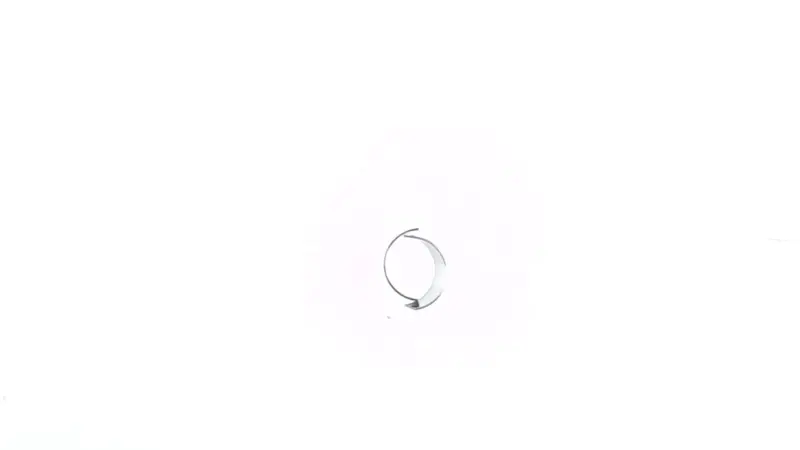

Вкладыши шатуна ZS/ZH1100 15 л.с., 95 мм TD

Вкладыши шатуна ZS/ZH1100 для ремонта двигателя мотоблока

Шатунные вкладыши TD предназначены для двигателей ZS1100 и ZH1100 мощностью 15 л.с. В обозначении позиции указан размер 95 мм. Детали устанавливаются в нижней головке шатуна, где шатун соединяется с шейкой коленвала. Они формируют необходимую посадку между сопряжёнными деталями и создают поверхность, по которой шатун движется при вращении коленвала.

Во время работы двигателя между вкладышами и шейкой коленвала удерживается масляная плёнка. Она разделяет поверхности и уменьшает непосредственный контакт металла с металлом. Состояние этой пары влияет на характер работы кривошипно-шатунного механизма: чрезмерный зазор, задиры или износ могут сопровождаться стуком и ускорять повреждение шейки коленвала. Поэтому вкладыши меняют не только после их явного разрушения, но и при восстановлении двигателя, когда измерения показывают недопустимый зазор.

Что учитывать при подборе

Основные ориентиры для этой позиции — модель двигателя ZS1100 или ZH1100, мощность 15 л.с. и размерное обозначение 95 мм. Эти данные необходимо сопоставить с параметрами ремонтируемого двигателя и фактическим состоянием коленвала. Одного внешнего сходства недостаточно: вкладыши для родственных двигателей могут отличаться размерной группой и не обеспечивать требуемую посадку.

• Модель двигателя: ZS1100 или ZH1100.
• Номинальная мощность: 15 л.с.
• Размерное обозначение позиции: 95 мм.
• Назначение: установка в нижнюю головку шатуна на шейке коленвала.
• Исполнение: две дугообразные половины, образующие сопряжённую поверхность вокруг шейки.

В продаже встречаются вкладыши для ZS/ZH1100 без дополнительного ремонтного обозначения, а также отдельные варианты 0,25 мм. Эти исполнения нельзя считать взаимозаменяемыми без измерения шейки коленвала. Перед заказом следует определить, остался ли коленвал в исходном размере или проходил шлифовку под ремонтную группу. Если двигатель уже разбирался, ориентироваться только на модель техники или мощность мотора нельзя.

Проверка перед установкой

После разборки оценивают поверхность шейки коленвала и посадочные места в шатуне. Глубокие риски, следы перегрева, задиры и неравномерный износ требуют отдельной проверки: установка новых вкладышей не устраняет повреждение коленвала или деформацию шатуна. Фактический зазор определяют измерением, а подходящую размерную группу выбирают по результатам дефектовки.

Посадочные поверхности перед сборкой очищают от загрязнений и остатков изношенных деталей. Половины вкладышей должны располагаться в своих посадочных местах без перекоса, а каналы подачи масла не должны быть перекрыты. Крышку шатуна устанавливают в её правильном положении и затягивают по требованиям руководства конкретного двигателя. Произвольная подгонка, шлифование самих вкладышей или попытка компенсировать неправильный размер затяжкой крепежа могут привести к недостаточному зазору и повреждению сопряжённых деталей.

После сборки важно убедиться, что коленвал вращается без заклинивания и не имеет ненормального люфта в месте соединения с шатуном. При ремонте после масляного голодания дополнительно проверяют систему смазки: новые вкладыши не устранят причину неисправности, если масло не поступает к шейке коленвала. Эта позиция подходит для планового восстановления и ремонта двигателей ZS/ZH1100 при условии, что обозначение 95 мм соответствует требуемому исполнению, а состояние шатуна и коленвала допускает установку выбранной размерной группы.
