Первичный вал редуктора мотоблока 180N/195N L-151 (9/12 л.с.) TD

Первичный вал редуктора мотоблока 180N/195N L-151

Первичный вал TD предназначен для редуктора мотоблоков с двигателями 180N и 195N мощностного класса 9 и 12 л.с. Деталь участвует в передаче вращения внутри трансмиссии и служит посадочной основой для сопряженных компонентов редуктора. Это ремонтная позиция для восстановления механизма при износе штатного вала, повреждении его шлицев, резьбы или посадочных поверхностей.

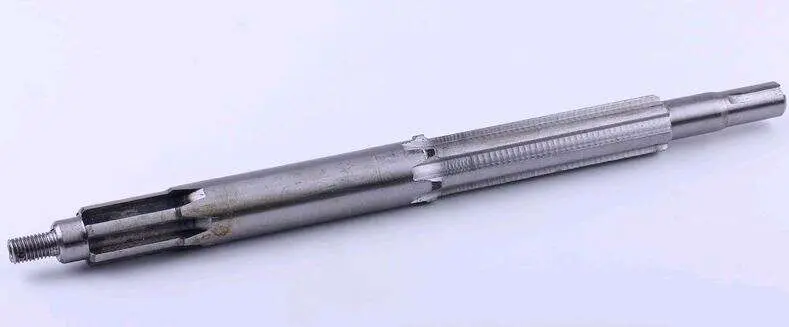

Общая длина детали составляет 151 мм, что отражено в обозначении L-151. Вал имеет ступенчатую форму, несколько продольных шлицевых участков, цилиндрические посадочные поверхности и резьбовой конец. При подборе важна вся геометрия: одинаковая длина сама по себе не подтверждает взаимозаменяемость, если различаются диаметры ступеней, положение шлицев или конфигурация концов.

Назначение и причины замены

Первичный вал работает совместно с шестернями, подшипниками и другими деталями редуктора. Износ в местах сопряжения может проявляться увеличенным люфтом, шумом, неравномерным вращением либо нарушением нормального взаимодействия деталей трансмиссии. При разборке необходимо осмотреть не только сам вал, но и компоненты, которые устанавливаются на его шлицевые и цилиндрические участки. Поврежденная ответная деталь способна ускорить износ нового вала и привести к повторному ремонту.

Основанием для замены становятся сорванные или замятые шлицы, поврежденная резьба, заметная выработка на посадочных поверхностях, деформация и другие механические дефекты. Если проблема связана только с подшипником, шестерней или креплением, состояние вала все равно проверяют после очистки. Посадки должны сохранять правильное взаимное положение деталей без перекоса, заклинивания и чрезмерного зазора.

Что проверить перед выбором

• Тип детали: требуется первичный вал редуктора, а не вал двигателя, активной фрезы или другой части трансмиссии.
• Применяемость: редуктор мотоблока с двигателем 180N либо 195N класса 9/12 л.с.
• Длину: номинальное исполнение L-151 — 151 мм.
• Шлицевые зоны: их количество, расположение, длину, наружный диаметр и профиль.
• Посадочные ступени: диаметры, длину и последовательность цилиндрических участков.
• Концы детали: параметры резьбовой части и форму противоположного конца.

Для уверенного подбора демонтированный вал кладут рядом с новой деталью и последовательно сравнивают все ступени от одного конца до другого. Дополнительно измеряют общую длину, диаметры посадок и основные параметры шлицев. Такое сравнение особенно важно после предыдущего ремонта, когда внутри техники могли быть установлены детали от другой модификации. Обозначения 180N и 195N указывают на область применения, но окончательное соответствие определяется конструкцией конкретного редуктора.

Установка и проверка после ремонта

Перед сборкой корпус редуктора и посадочные места очищают от загрязнений и металлических частиц. Одновременно проверяют подшипники, шестерни, уплотнения и крепеж, контактирующие с валом. Детали должны устанавливаться на предназначенные участки без перекоса; ударную нагрузку по резьбе и шлицам допускать нельзя. Способ монтажа, регулировки и смазывания выбирают по устройству конкретной модели мотоблока.

После сборки редуктор сначала проворачивают вручную и контролируют плавность хода, отсутствие заеданий и ненормального люфта. Затем проверяют работу трансмиссии без чрезмерной нагрузки. Первичный вал L-151 подходит для ремонта только при полном совпадении его размеров и посадочной геометрии со снятой деталью. Точная сверка перед установкой помогает восстановить правильное взаимодействие компонентов и избежать повторной разборки редуктора.
