Прокладка радиатора мотоблока 175N/180N (7/9 л.с.) TD

Прокладка радиатора для двигателей 175N и 180N

Прокладка TD предназначена для радиаторного соединения мотоблоков с одноцилиндровыми четырехтактными дизельными двигателями 175N и 180N водяного охлаждения. Эти модели применяются на технике мощностью 7–9 л.с. Деталь устанавливается между сопрягаемыми поверхностями и создает замкнутый уплотняющий контур, необходимый для герметичности соединения. Она пригодится при снятии радиатора, обслуживании системы охлаждения или устранении подтекания в месте стыка.

Назначение и конструкция

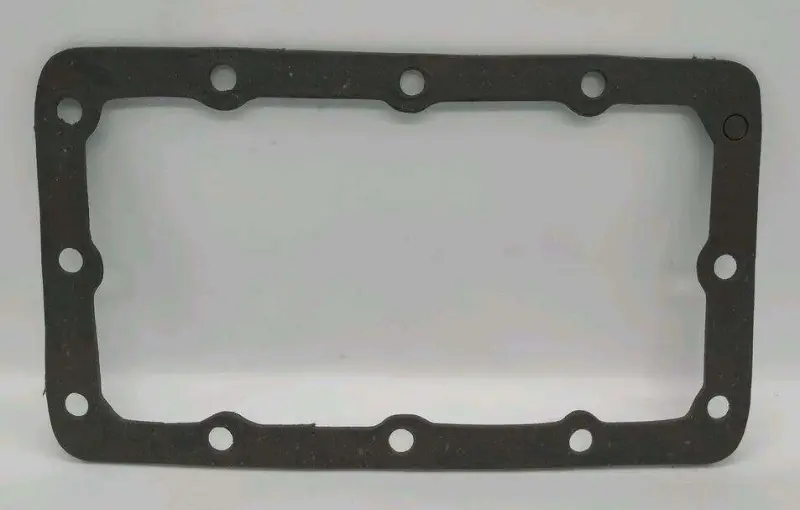

Деталь выполнена в виде плоской рамки приблизительно прямоугольной формы. Большой центральный проем оставляет открытой внутреннюю часть соединения, а отверстия по периметру совпадают с точками крепления. Вдоль внутренней кромки предусмотрены фигурные участки, соответствующие конфигурации посадочной поверхности. После сборки непрерывный наружный контур прижимается между деталями и уплотняет стык.

Правильное положение прокладки особенно важно для радиаторного узла: центральный проем не должен смещаться относительно прохода, а крепежные отверстия — частично перекрываться. Если деталь установлена с перекосом или ее контур не соответствует посадочной плоскости, равномерный прижим по периметру получить не удастся. Поэтому при подборе учитывают не только семейство двигателя, но и форму снятой прокладки.

Как проверить совместимость

• Модель двигателя: прокладка рассчитана на дизельные двигатели 175N и 180N с водяным охлаждением.
• Класс мощности: товар относится к запчастям для двигателей группы 7–9 л.с., однако мощность не заменяет проверку модели.
• Наружный контур: сравните прямоугольную форму, скругления углов и очертания длинных сторон со старой деталью.
• Центральный проем: его форма и фигурные вырезы вдоль внутреннего края должны совпадать с посадочной плоскостью.
• Крепежные отверстия: необходимо сопоставить их количество, расположение и расстояния между соседними точками.
• Фактическое исполнение: если радиатор или двигатель ранее меняли, ориентируйтесь на установленный узел, а не только на модель мотоблока.

Когда прокладку следует заменить

Установка новой детали требуется после разборки соединения, если прежняя прокладка надорвана, деформирована, имеет поврежденные кромки или не сохраняет цельный контур. Основанием для проверки также служат следы охлаждающей жидкости возле стыка радиатора. Уже обжатая прокладка принимает форму поверхностей, поэтому после демонтажа ее повторное использование может не дать прежней плотности прилегания.

Перед заменой стоит осмотреть не только само уплотнение, но и обе посадочные плоскости. Остатки прежней прокладки, загрязнения, неровности или повреждения поверхности мешают равномерному прижиму. Если причина подтекания связана с деформацией сопрягаемой детали либо ослаблением крепежа, одной установки новой прокладки может быть недостаточно.

Установка и контроль после сборки

Снимите остатки старого уплотнения и очистите поверхности, не оставляя фрагментов по линии стыка. Разместите прокладку так, чтобы центральный проем и каждое отверстие полностью совпали с соответствующими участками соединения. Во время установки радиатора не допускайте смещения рамки. Крепеж затягивайте постепенно и равномерно в последовательности, предусмотренной руководством для конкретного двигателя; точное усилие следует брать из технической документации мотоблока.

После сборки восстановите уровень охлаждающей жидкости по правилам обслуживания техники и проверьте место соединения. Контроль выполняют сразу после заполнения системы и повторно после пробного запуска. Для уверенного заказа сопоставьте обозначение двигателя 175N или 180N, наружный профиль, центральный проем и все крепежные точки с демонтированной прокладкой.
